ARCHI Box 3D

←トップページに戻る

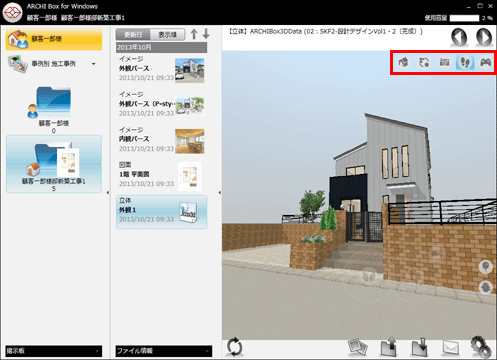

ファイル一覧から「fcax3d」形式のファイルを選択すると、ARCHI Box 3D専用の操作モードに切り替わります。

[外観]

ビューを初期表示に戻します。

【外観モードの操作一覧】

タッチ マウス キーボード ジョイパッド
フォロー(視点位置移動) ピンチ 両ボタンドラッグ Ctrl+矢印
回転 ドラッグ 左ボタンドラッグ
ホイール(ポインター位置によって方向が決定)
矢印
ズーム ピンチ ホイール Page
ホーム / 2倍ズーム ダブルタップ ダブルクリック Home
次のコントロールタイプへ F5
アイコンフォーカス トグル Tab Start

[鳥瞰視点切替]

鳥瞰視点に切り替えます。

[カメラ視点切替]

各階に配置されたカメラの視点に切り替えます。

[ウォークスルーモード切替]

ウォークスルーモードに切り替えます。
ウォークスルーモードでは、以下のアイコンを使って建物の中を歩き回ることができます。
[足あと]… アイコンをドラッグすると、左右パンや前後移動します。
[左右移動]… マウスの両ボタンを押しながら[足あと]アイコンをドラッグすると、視線方向を固定して移動します。
[フライスルー]… アイコンをドラッグすると、無重力で上下移動します。
[重力判定切替]… オンのとき重力判定がなくなります。空を飛ぶような操作になります。
[衝突判定切替]… オンのとき衝突判定がなくなります。壁や天井を通り抜けられるようになります。

【ウォークスルーモードの操作一覧】

タッチ マウス キーボード ジョイパッド
パン(視線方向移動) ドラッグ 左ボタンドラッグ
ホイール(ポインター位置によって方向が決定)
矢印
ズーム ピンチ ホイール Page
ホーム / 2倍ズーム ダブルタップ ダブルクリック Home
前後移動
左右パン(視線方向移動)
前後左右移動 + +両ボタンドラッグ
上下左右移動
次のコントロールタイプへ F5
アイコンフォーカス トグル Tab Start

[コントローラーモード切替]

キー操作やコントローラー操作に切り替えます。

【コントローラーモードの操作一覧】

タッチ マウス キーボード ジョイパッド
パン(視線方向移動) ドラッグ 移動 右スティック
前後左右移動 W/S/A/D 左スティック
上下左右移動 E/Q/A/D LB(左肩ボタン)+左スティック
走る Shift
次のコントロールタイプへ F5
アイコンフォーカス トグル Tab Start
アイコンフォーカス オン Esc Back

Xbox360用のコントローラーに限定しています。
例)Xbox 360 Controller for Windows
  Xbox 360 Wireless Controller for Windows

※なお、互換性のあるコントローラーで検証済のコントローラーが以下です。
  F710 ワイヤレス ゲームパッド
  (ジョイパッドにある[X-D]スイッチを[X]に設定 )
