CEDXM

プレカットCADにて出力したCEDXM形式のデータファイル（.xml）から、モデルデータを読み込みます。

CEDXM（シーデクセマ）とは、意匠CADとプレカットCAD間のデータ連携を目的として構築された標準的なファイルフォーマットです。

CEDXMファイルからモデルデータを読み込む

  1. ボタンをクリックして、「新規作成」メニューから「CEDXM」を選びます。

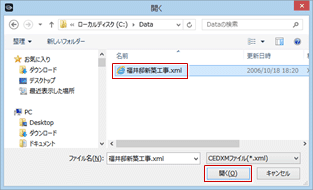

  2. ファイルを選択して、「開く」をクリックします。
    　
  3. プロジェクトの情報を設定して、「OK」をクリックします。
    データが読み込まれます。
    （「プロジェクト」ダイアログについては、「プロジェクト」を参照）
    　

メモ

  • 作業中のモデルデータが変更されている場合は、データの保存確認後、ファイルの読み込みを開始します。
  • 連携するデータは次の通りです。
    CEDXM⇒GLOOBEオブジェクト備考
    物件情報　⇒階高情報　
    構造材情報柱材⇒柱種類コード（管柱、通し柱、大黒柱など）は名称に連動
    横架材⇒梁種類コード（土台、大引、火打土台など）は名称に連動
    補助部材情報間柱⇒柱　
    筋かい⇒ブレース　
    窓台⇒梁　
    窓まぐさ⇒梁　
    根太⇒梁　
    垂木⇒梁
