入力モード

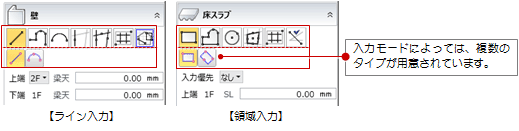

ここでは、オブジェクトの入力において、よく見られる入力モードについて紹介します。

下記以外の入力モードについては、各オブジェクトのヘルプを参照してください。
　

ライン入力				内容
	線分		線分	始点と終点を指定して入力します。
	線分		3点外接円弧	3点に外接する円弧を指定して入力します。
	連続線（円弧可）			円弧を含む連続線を指定して入力します。
	連続線			円弧を含まない連続線を指定して入力します。
	円弧		3点外接円弧	3点に外接する円弧を指定して入力します。
			2点・半径指定円弧	2点と半径を指定して入力します。
			出幅指定円弧	2点と出幅を指定して入力します。
			半径・開始終了角指定円弧	半径と開始角、終了角を指定して入力します。
	楕円弧			楕円弧を指定して入力します。
	ベジェ連続線		連続ベジェ曲線	ベジェ曲線を指定して入力します。
	ベジェ連続線		円弧付き連続線	円弧を含む連続線を指定して入力します。
領域入力				内容
	矩形		矩形	対角を指定して矩形形状を入力します。
			角度つき矩形	角度を付けた矩形形状を入力します。
			多角形	円弧を含まない多角形状を入力します。
※上記の入力モードは、「要素範囲参照」で範囲を指定するときにも使用します。
	多角円形			円弧を含む多角形状を入力します。
	多角形			円弧を含まない多角形状を入力します。
	円		中心半径円	中心と半径を指定して円形状を入力します。
	円		半径指定楕円	中心とX・Y方向の半径を指定して楕円形状を入力します。
	正多角形		円内接・正多角形	円に内接する正多角形状を入力します。
			円外接・正多角形	円に外接する正多角形状を入力します。
			1辺長・正多角形	1辺の長さを指定して正多角形状を入力します。
	閉領域		辺参照	閉領域となるように線分を指定して入力します。
	閉領域		1点検索	線分などで囲まれた閉領域に1点入力します。
