部材追従

通り芯・基準芯を選択したときに表示されるハンドル（◆）を移動、または寸法線を編集すると、通り芯・基準芯上にあるスペース、壁、建具、仕上などが追従します。

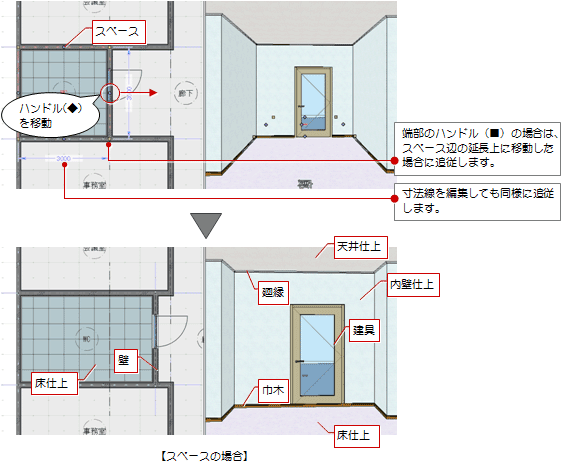

また、スペースを選択したときにスペース辺に表示されるハンドル（◆■）を移動、または寸法線を編集すると、隣接するスペース、壁、建具、仕上などが追従します。
　

メモ

• 壁開口、建具、エレベータなど、壁が入力されていないと追従しないものもあります。

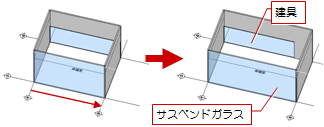

• サスペンドガラス、カーテンウォール、パーティションの幅については、オブジェクトの入力点（始点と終点）がスペース、通り芯、基準芯の交点にあると追従します。
  　

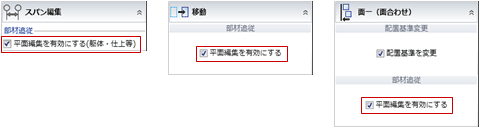

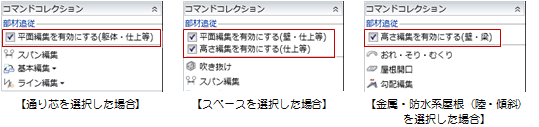

• 「専用設計ツール」タブの「スパン編集」や「CAD編集」タブの「移動」、「面一（面合わせ）」でも同様に、「平面編集を有効にする」をONにすることで付随するオブジェクトが追従します。

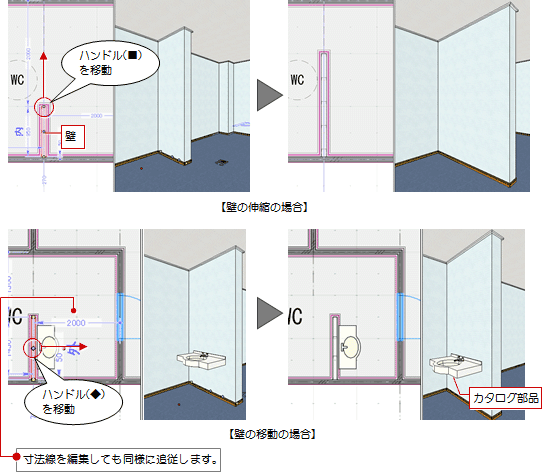

壁を選択したときに表示されるハンドル（◆■）を移動、または寸法線を編集すると、壁に付随する建具、仕上、カタログ部品などが追従します。

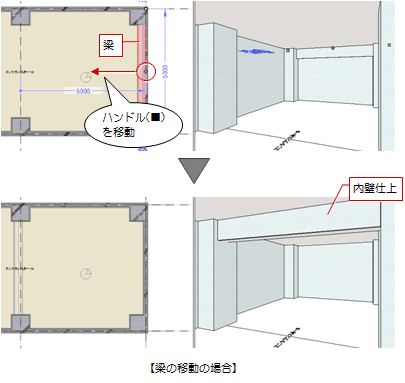

梁の場合は、移動時に壁仕上、フカシ、増し打ちのみが追従します。伸縮の場合には追従しません。

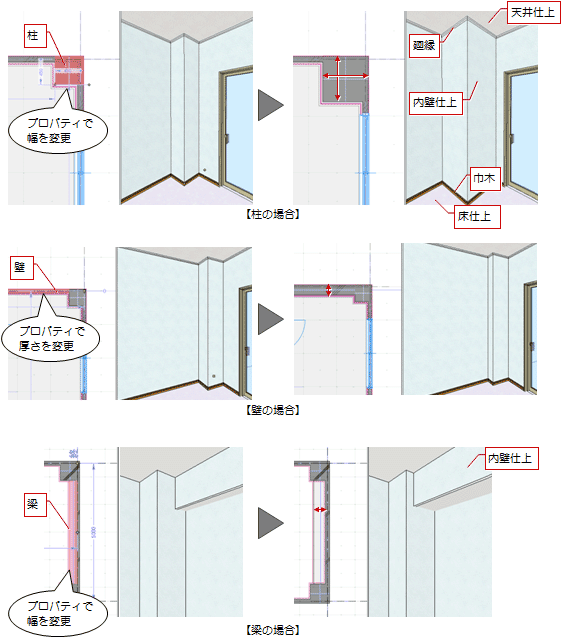

柱、壁のプロパティで幅を変更すると、柱、壁に付随する仕上などが追従します。

梁の場合は、壁仕上のみが追従します。

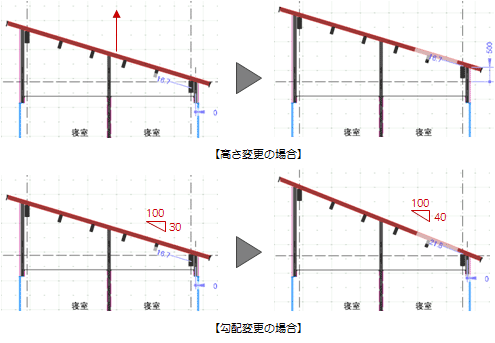

屋根のプロパティで高さや勾配を変更すると、屋根領域にある壁、柱、梁、外壁仕上、天井仕上などが追従します。

また、スラブ、キャンティスラブのプロパティで高さや勾配を変更すると、付随するスラブ開口、床仕上、天井仕上が追従します。

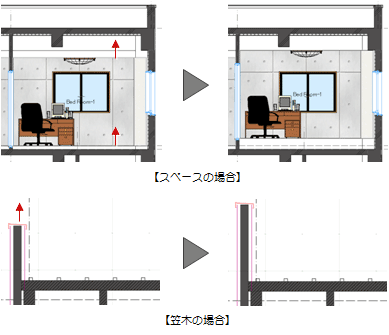

スペースのプロパティで天井高や床高を変更すると、スペース領域にある仕上、廻縁、巾木、カタログ部品などが追従します。

また、笠木、水切、下端見切のプロパティで高さを変更すると、付随する壁、仕上、腰壁手摺が追従します。

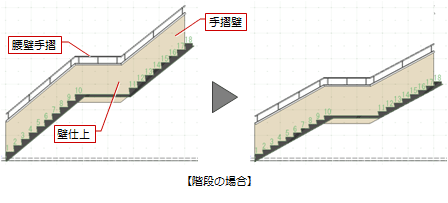

階段・スロープのプロパティで上端・下端高、段数を変更すると、通常手摺の下端、手摺壁、壁仕上が追従します。
