レイヤ

1. レイヤを追加したいビューを開きます。
   例えば、平面ビューだけで使用するレイヤの場合は、平面ビューをアクティブにします。

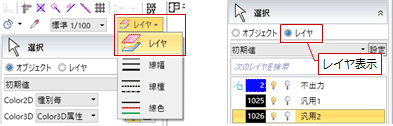

2. 「レイヤ」メニューから「レイヤ」を選びます。
3. 「追加」をクリックします。
   　
4. 追加したレイヤが選択されていることを確認して、レイヤ番号を設定します。
5. レイヤ番号を変更した場合は、「適用」をクリックします。



   設定	内容
   番号	選択しているレイヤの表示順を変更する場合に使用します。 なお、番号によって有効となるレイヤが異なります。例えば、平面ビューでは4100番は使用できません。 ・3～1024は平面・断面・立面・展開ビューで共通のレイヤ ・1025～1791は平面ビューで有効なレイヤ ・1792～2048は平面ビューの下図で有効なレイヤ ・2049～3072は断面ビューで有効なレイヤ ・3073～4096は立面ビューで有効なレイヤ ・4097～5120は展開ビューで有効なレイヤ

6. その他のレイヤの名称、線幅などを設定します。
   ※「適用」をクリックする必要はありません。



   設定	内容
   用途	基本的には「通常」をONにします。 補助線などビューには表示するが、印刷したくない場合は「補助」をONにします。
   スタイル	通常は、「表示」「検索」ともONにします。 「表示」をOFFにすると、レイヤに属するデータが非表示になります。一時的に非表示にしたいときなどに使用します。 「検索」をOFFにすると、レイヤに属するデータが検索対象外となり、データが表示されていても選択できません。表示されているデータが多くて選択が難しい場合、選択しないものは「検索」をOFFにして使用します。
   色	レイヤの色を設定します。 モデルでは、レイヤの色を確認できません。図面・GLOOBEシートでは、データを線色以外にもレイヤの色で表示できます。 （操作については、「色分け表示を変更する」を参照）
   規定の線幅／線種／線色	データを表現する線幅、線種、線色を選びます。 線幅、線種、線色を追加する操作については、「線幅／線種／線色」を参照してください。

7. 「OK」をクリックします。

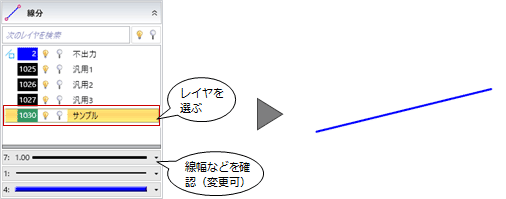

8. 2D汎用データを入力する際、レイヤを選ぶことができるようになります。


レイヤ一覧で表示されているマークなどについて解説します。

表示	内容
	補助レイヤであることを示します。「用途」の「補助」がONの場合に表示されます。
	レイヤの色と番号を表示します。
	レイヤに属するデータの表示/非表示を示します。 「スタイル」の「表示」がONの場合は、OFFの場合はの表示になります。 マークをクリックして「表示」のON/OFFを切り替えられます。
	レイヤに属するデータを検索の対象とするか否かを示します。 「スタイル」の「検索」がONの場合は、OFFの場合はの表示になります。 マークをクリックして「検索」のON/OFFを切り替えられます。
	レイヤに属するデータが配置されていることを示します。
	レイヤの名称を表示します。

メモ

• 上部にあるをクリックすると、一覧にあるレイヤ全てに対して、「表示」のON/OFFや「検索」のON/OFFを切り替えられます。
• レイヤ「不出力」、およびデータ入力されているレイヤは変更、削除できません。レイヤを削除したい場合は、「一覧」でレイヤを選んで「削除」をクリックします。
• 「初期値セット」「初期値取り込み」で、レイヤ、線幅、線種、線色の設定内容を初期値として書き込んだり、取り込むことができます。書き込まれた初期値は、「GLOOBEのオプション（基本設定）」で設定されているテンプレートフォルダ内の「AegisSet.sdf」と、ローカルテンプレートフォルダ内の「AegisLocalSet010.zip」に保存されます。
  なお、新規プロジェクトを作成したときは、書き込まれた初期値が取り込まれた状態になります。
• 「図面作成」ダイアログの「レイヤ・ペン」にある「レイヤ管理」の場合は、「一覧書き込み」でレイヤ設定の内容をCSVファイルに出力できます。Excel等で編集したり、「一覧読み込み」で他のテンプレートに読み込むことができます。
  　

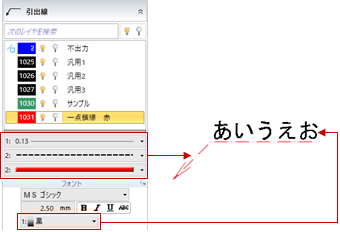

寸法線、引出線、文字、表など線分と文字があるデータについては、レイヤに設定した線幅、線種、線色は線分に使用され、文字の色にはプロパティの設定が使用されます。

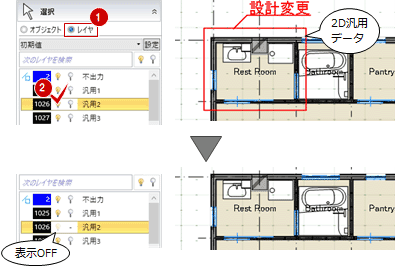

1. 「選択」をクリックします。
2. 「レイヤ」をクリックします。
   現在のプロジェクトで設定されているレイヤが表示されます。
3. 「表示」または「検索」をクリックします。
   表示や検索対象のON/OFFが切り替わります。
   　

メモ

• 上部のをクリックすると、一覧にあるレイヤ全てに対して、「表示」のON/OFFや「検索」のON/OFFを切り替えられます。
• レイヤ一覧で表示されているマークについては、「レイヤ一覧について」を参照してください。

平面・断面・立面・展開の各ビューでのレイヤの表示状態をテンプレートに登録し、切り替えて使用できます。

テンプレートにはレイヤの表示ON/OFFの状態が登録され、図面作成時には表示ONの汎用要素のみが作図対象になります。

1. 選択状態のコマンドサポートウィンドウで「レイヤ」をクリックします。
2. 「設定」をクリックします。
   　
3. 「表示設定」ダイアログのタブを切り替えて、すべての図面の表示レイヤを確認します。
4. 「追加」をクリックします。
   　
5. テンプレートの名称を設定して、「OK」をクリックします。
   　
6. 「表示設定」ダイアログの「閉じる」をクリックします。
   　
7. 表示レイヤのテンプレートを切り替えて使用します。
   　

メモ

• 平面・断面・立面・展開のレイヤ表示を1セットで管理します。
• 登録したテンプレートは、「GLOOBEのオプション（基本設定）」で設定されているテンプレートフォルダ内に「LayerState.glls」の名前で保存されます。
• テンプレートの内容を更新、または削除したい場合は、「表示設定」ダイアログでテンプレートを選び、「更新」または「削除」をクリックします。
• テンプレートの名称を変更するには、テンプレートを選んで「名称変更」をクリックします。
