断面を開く

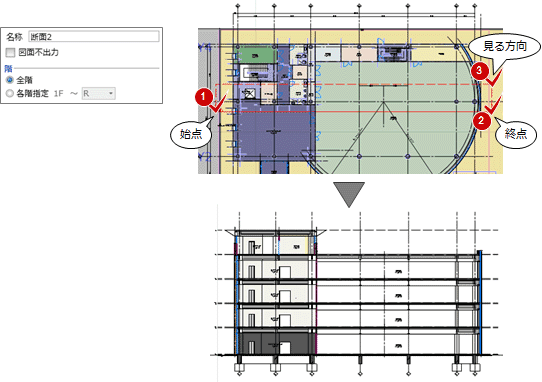

1. 「断面を開く」をクリックします。
2. 入力モードが「断面線」であることを確認します。
3. 断面線の名称を入力します。
4. 断面を作成する階を指定します。
5. 切断位置の始点、終点、見る方向の順にクリックします。
   見る方向の指定は、描画する見付の作成範囲（奥行き）にもなります。


メモ

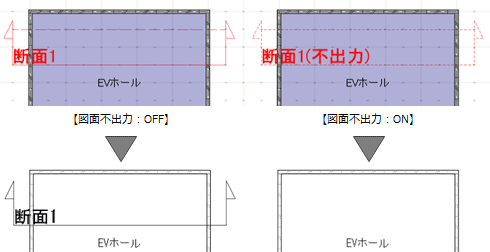

• 参考用で作図が不要な断面線は「図面不出力」をONにすると、平面図・平面詳細図で作図されません。
  　
• 他の断面に切り替えるには、断面ビューツールバーから「断面の切り替え」をクリックして断面線を選びます。

• 入力済みの断面線を平面ビューで選択し、コマンドコレクションから「ビューを開く」を選ぶと、指定した断面を開くことができます。

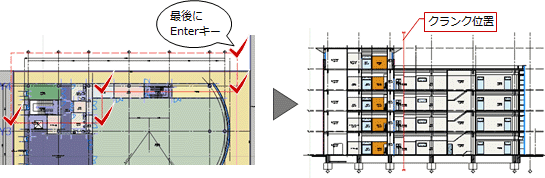

入力モードの「断面線（クランク）」を使用すると、複数の切断面を設定できます。

入力モードの「断面線（通り芯参照）」を使用すると、通り芯上の断面を作成できます。

このときの奥行きはプログラム固定（500㎜）です。
