3Dビュー他

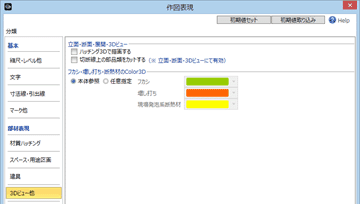

3Dビューなどにおけるハッチング3D、部品類、フカシ・増し打ちの描画について設定します。

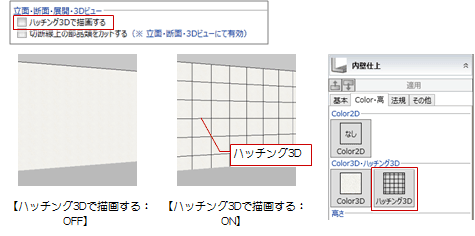

立面・断面・展開・3Dビューにてハッチング3Dを描画するにはM037230_vie_sec01
立面・断面・展開・3Dビューで、仕上などのプロパティで設定しているハッチング3Dを描画するかどうかを設定します。

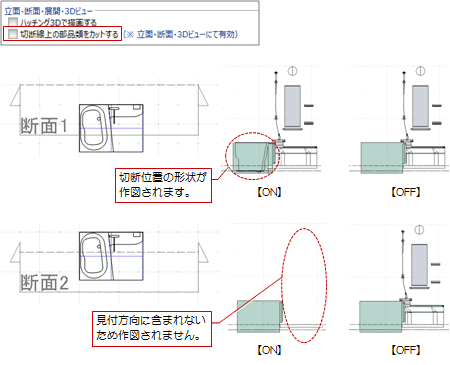

立面・断面・3Dビューにて部品類を切断線上の形状で描画するにはM037230_vie_sec02
立面・断面・3Dビューで、カタログ部品や汎用オブジェクトを断面線や立面線上の形状で描画するかどうかを設定します。
部品類と躯体との正確な干渉などを確認したいときは「切断線上の部品類をカットする」をONにします。
見付方向を含んで部品類の断面を描画するときはOFFにします。

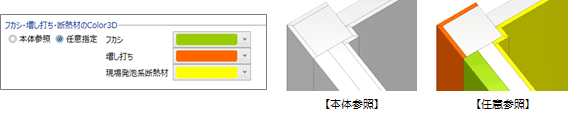

3Dビューにてフカシ・増し打ち・断熱材の色を変更するにはM037230_vie_sec04
配置状況確認のため、3Dビューでフカシ、増し打ち、現場発泡系断熱材の色を変更するときは、「任意指定」をONにして色を設定します。
