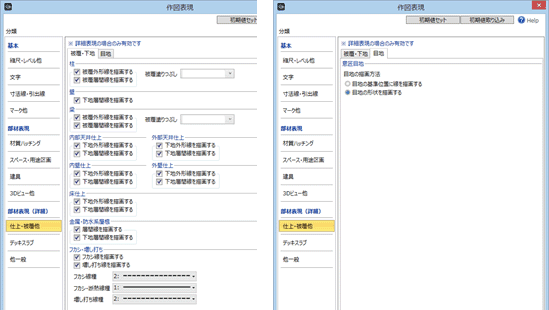

仕上・被覆他

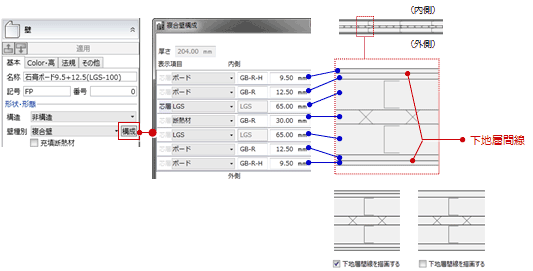

被覆層間線、下地層間線を描画したいときは、それぞれの項目にチェックを付けます。

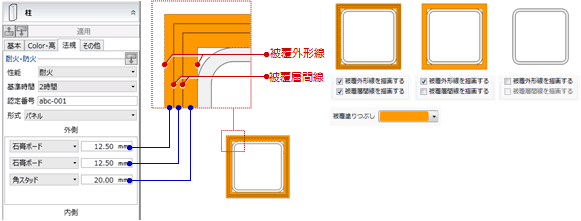

柱

平面ビューで描画します。

壁

平面・断面ビューで描画します。

梁

断面ビューで描画します。

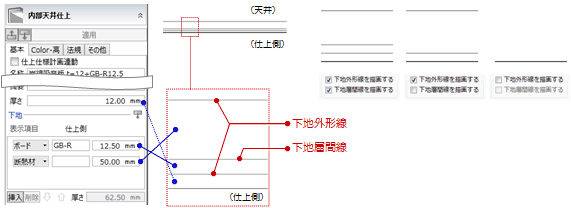

内部天井仕上・外部天井仕上

断面ビューで描画します。

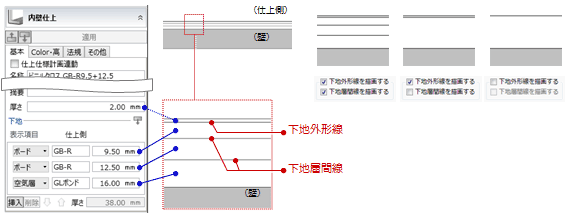

内壁仕上・外壁仕上

平面・断面ビューで描画します。

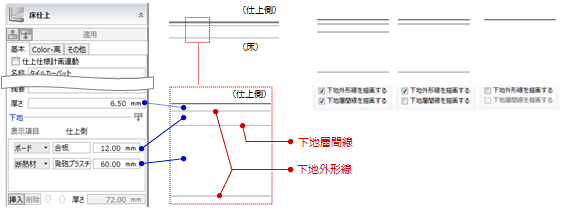

床仕上

断面ビューで描画します。

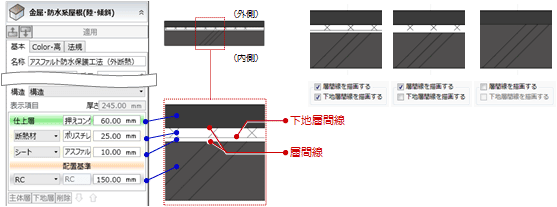

金属・防水系屋根

断面ビューで描画します。

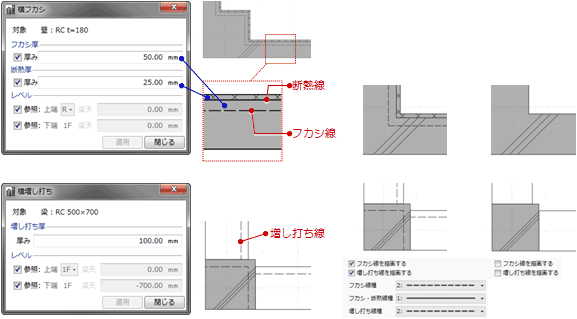

フカシ・増し打ち

平面・断面ビューで描画します。

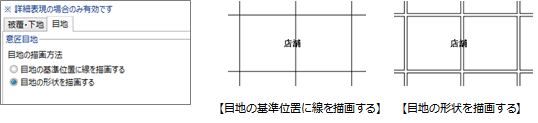

意匠目地を単線で描画するときは、「目地の基準位置に線を描画する」をONにします。
意匠目地の目地幅などを描画するときは、「目地の形状を描画する」をONにします。

メモ

• 目地のピッチが100㎜未満の場合は、上記設定にかかわらず単線で描画されます。
