他一般

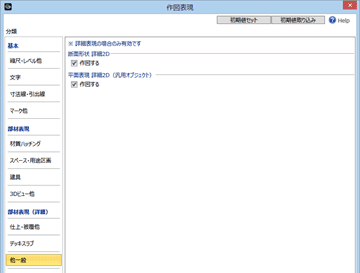

形状作成や汎用オブジェクトの2D要素の描画について設定します。
表示設定を詳細表現にしたときに確認できます。

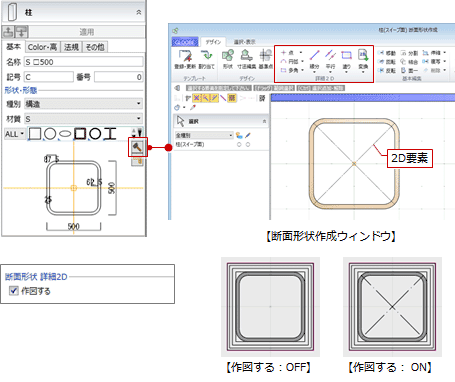

形状作成の2D要素を作図するにはM037290_hok_sec02
柱、梁など
「形状作成」の「詳細2D」で入力した2D要素を描画するときは、「断面形状
詳細2D」の「作図する」をONにします。

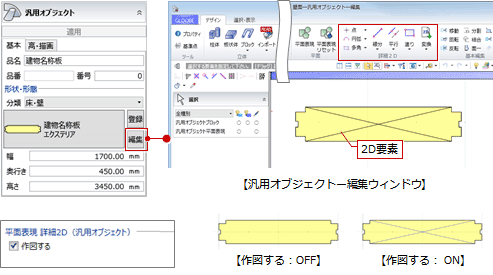

汎用オブジェクトの2D要素を作図するにはM037290_hok_sec03
「汎用オブジェクト－編集」ウィンドウで入力した2D要素を描画するときは、「平面表現
詳細2D（汎用オブジェクト）」の「作図する」をONにします。
