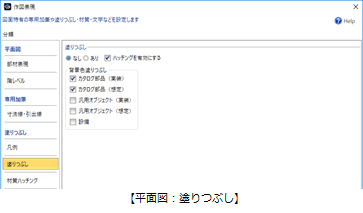

塗りつぶし

配置図、全体投影配置図、平面図、天井伏図、平面詳細図、建具キープラン、ボリューム解析配置図、確認申請配置図、確認申請平面図のときに設定できます。

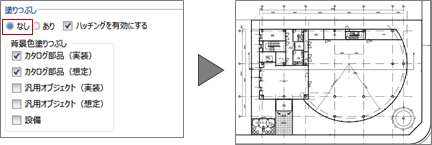

塗りつぶしなしの図面にする場合は、「なし」をONにします。

メモ

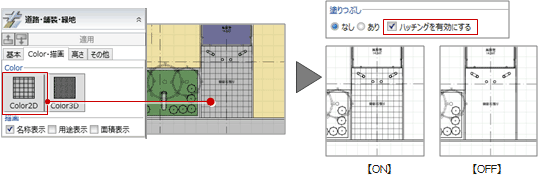

• 各オブジェクトのプロパティの「Color2D」で設定しているハッチングを描画したい場合は、「ハッチングを有効にする」をONにします。

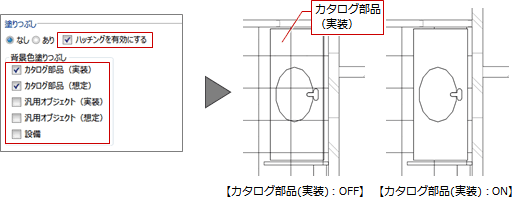

• 床仕上などハッチングがある場合に、カタログ部品、汎用オブジェクト、設備と重なるハッチングを削除したいときは、「背景色塗りつぶし」で対象オブジェクトのチェックをONにします。
  カタログと汎用オブジェクトの実装種別（実装／想定）ごとに設定します。
  （実装種別については、「建築工事に入るかどうかを識別させるには」を参照）


配置図、全体投影配置図、平面図、天井伏図、平面詳細図、建具キープラン、ボリューム解析配置図、確認申請配置図、確認申請平面図のときに設定できます。

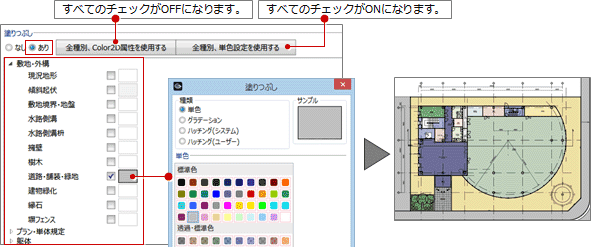

塗りつぶしありの図面にする場合は、「あり」をONにして、オブジェクトごとに塗りつぶしを設定します。
オブジェクトのチェックがOFFの場合は、オブジェクトのプロパティで設定している「Color2D」を使用します。ONの場合は、塗りつぶす色またはハッチングを設定します。
