マーク他

断面図、立面図、矩計図、ボリューム解析断面図、確認申請立面図、確認申請断面図、躯体断面図のときに設定できます。

詳しくは、モデルの作図表現を参照してください。

通り芯のマークを変更する

建築面積求積図、床面積求積図、領域面積求積図、配置図、全体投影配置図、平面図、断面図、立面図、天井伏図、平面詳細図、矩計図、展開図、建具キープラン、ボリューム解析配置図、ボリューム解析断面図、LVS平面図、LVS断面図、LVS面積求積図、確認申請配置図、確認申請平面図、確認申請立面図、確認申請断面図、躯体断面図のときに設定できます。

詳しくは、モデルの作図表現を参照してください。

メモ

• 断面図、立面図、矩計図、展開図、ボリューム解析断面図、LVS断面図、確認申請立面図、確認申請断面図、躯体断面図の場合は、「位置」の「上側」「下側」で通り芯の位置を変更できます。

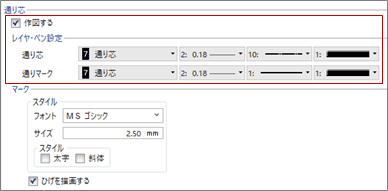

• 建築面積求積図、床面積求積図、領域面積求積図、LVS面積求積図の場合は、通り芯を作図するかどうかと、レイヤ、線幅、線種、線色を設定します。


基準芯の作図を設定する

建築面積求積図、床面積求積図、領域面積求積図、LVS面積求積図のときに設定できます。

基準芯を作図するかどうかと、レイヤ、線幅、線種、線色を設定します。

敷地面積求積図、配置図、全体投影配置図、平面図、天井伏図、平面詳細図、建具キープラン、ボリューム解析配置図、LVS平面図、確認申請配置図、確認申請平面図のときに設定できます。

詳しくは、モデルの作図表現を参照してください。

平面図、平面詳細図のときに設定できます。

詳しくは、モデルの作図表現を参照してください。

配置図、全体投影配置図、平面図、平面詳細図、確認申請配置図、確認申請平面図のときに設定できます。

詳しくは、モデルの作図表現を参照してください。

天井伏図のときに「天井伏図仕上符号」タブで設定できます。

詳しくは、モデルの作図表現を参照してください。

メモ

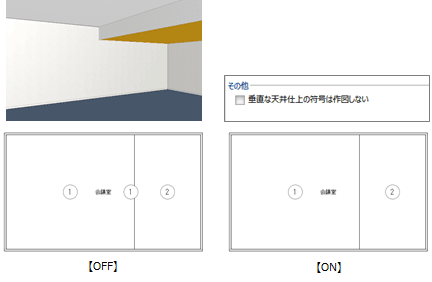

• 仕上合わせなどで作成した垂直な天井仕上の符号を描画したくないときは、「垂直な天井仕上の符号は作図しない」をONにします。
