受け材 ／ 捨てコン・砕石

矩計図のときに設定できます。

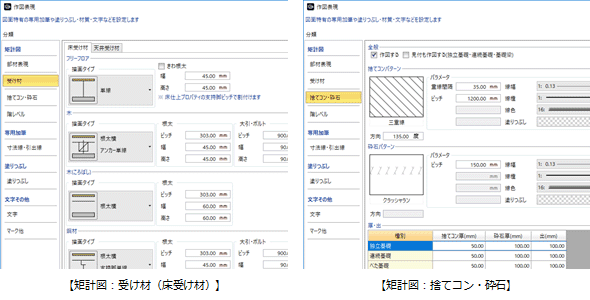

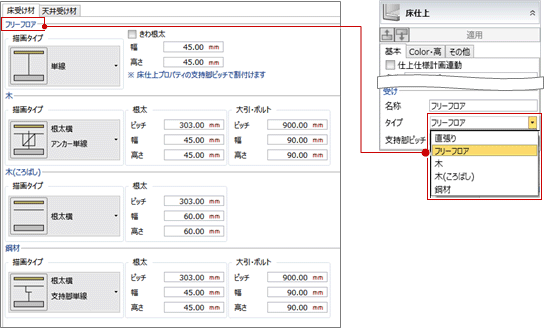

床仕上の「受け」で設定するタイプごとに、描画タイプや寸法を設定します。

描画タイプ

フリーフロア
なし	単線	受け付き単線
複線	受け付き複線（きわ根太：OFF）	受け付き複線（きわ根太：ON）
木
なし	根太横 アンカー単線	根太縦 アンカー単線
	根太横 アンカー複線	根太縦 アンカー複線
木（ころばし）
なし	根太横	根太縦
鋼材
なし	根太横 支持脚単線	根太縦 支持脚単線
	根太横 支持脚複線	根太縦 支持脚複線

メモ

• 大引の割り付けは、大引間隔の広いところ・狭いところが出ないように、設定ピッチ幅より狭くなるように等間隔で割り付けます。

矩計図のときに設定できます。

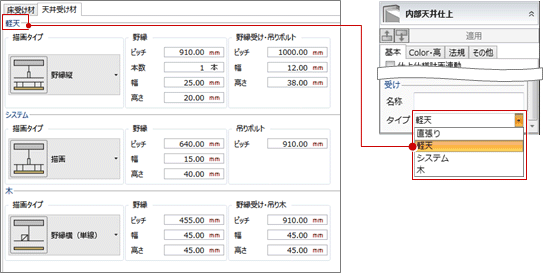

天井仕上の「受け」で設定するタイプごとに、描画タイプや寸法を設定します。

描画タイプ

軽天
なし	野縁縦	野縁横
システム
なし	描画
木
なし	野縁縦（単線）	野縁横（単線）
	野縁縦（複線）	野縁横（複線）

メモ

• 野縁受けの割り付けは、野縁受け間隔の広いところ・狭いところが出ないように、設定ピッチ幅より狭くなるように等間隔で割り付けます。

矩計図、躯体断面図のときに設定できます。

ハッチングを変更する

「作図する」がONのときの捨てコン・砕石の表現について、ハッチングやパラメータ、線種などを設定します。
（ハッチングパターンやパラメータについては、「ハッチングの適用要素とパターン」を参照）

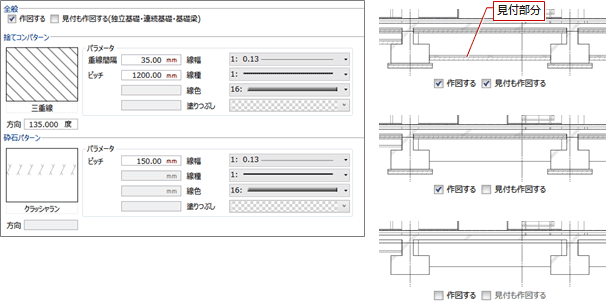

独立基礎・連続基礎・基礎梁に対して、断面部分のみに捨てコン・砕石を描画するときは、「見付も作図する」をOFFにします。「見付も作図する」がONのときは、断面部分と見付部分に描画します。

「作図する」がOFFのときは、捨てコン・砕石を描画しません。

捨てコン厚、砕石厚、出を変更する

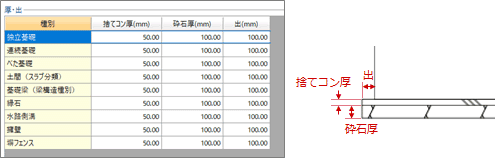

オブジェクトごとに捨てコン厚、砕石厚、出を設定します。
図面作成時、一覧にあるオブジェクトの下部に捨てコン・砕石を描画します。
