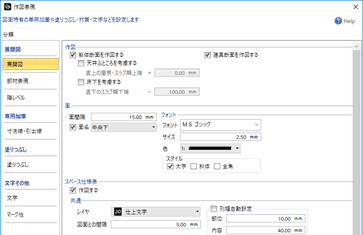

展開図

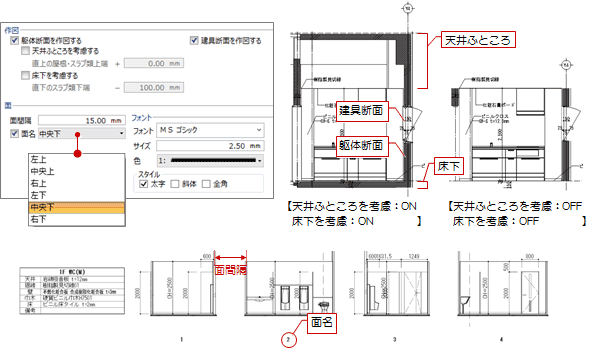

躯体や建具の断面を作図するかどうかを設定します。
また、展開図の面の間隔や面名の位置、フォントなどを設定します。

• 「天井ふところを考慮する」がONの場合、スペース天井高が属する階（実際のモデル高さが存在する階）の直上階にある屋根、トップライト、屋根開口、梁、水平ブレース、スラブ、スラブ開口から、指定したオフセット値までの範囲を作図します。
• 「床下を考慮する」がONの場合、スペース床高が属する階（実際のモデル高さが存在する階）のスラブ、スラブ開口、べた基礎のうち最も下端が低いデータの下端から、指定したオフセット値までの範囲を作図します。
  それらがないときは、梁、水平ブレース、べた基礎、片持ち基礎、連続基礎のうち、最も下端が低いデータの下端から、指定したオフセット値までの範囲を作図します。

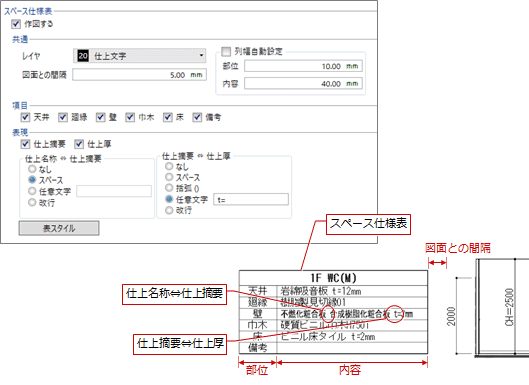

スペース仕様表を作図するかどうかを設定します。
また、スペース仕様表に表示する項目や表現などを設定します。

メモ

• 「仕上名称⇔仕上摘要」「仕上摘要⇔仕上厚」の表現については、「図面作成時に引出線を加筆するには」の「引出線の表現を設定する」を参照してください。
• 「表スタイル」については、「面積表の表記・サイズ・スタイルについて」を参照してください。
