床面積区画 ／ 通り芯

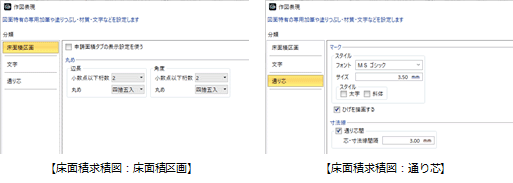

確認申請図の床面積求積図の表現について設定します。

Closed

面積区画の辺長・角度の表記を変更するにはM037780_ykm_sec01

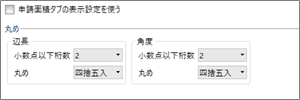

面積区画の辺長、角度について、小数点以下桁数と丸めを設定します。

詳しくは、「面積区画」を参照してください。
　

メモ

  • 「申請面積」タブの「申請面積表示設定」で設定した内容を参照する場合は「申請面積タブの表示設定を使う」をONにします。
Closed

通り芯の表現を変更するにはM037780_ykm_sec02

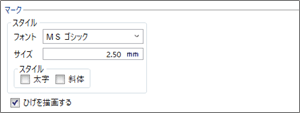

通り芯のマークを変更する

詳しくは、モデルの作図表現を参照してください。

通り芯の寸法を加筆する

図面作成時に通り芯間の寸法線を加筆したい場合は、「通り芯間」をONにします。
