図面エクスプローラー

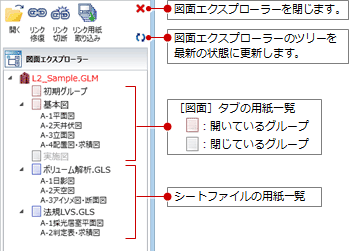

1. 「図面エクスプローラー」をクリックします。
   ウィンドウ右側に、現在のプロジェクトの図面とシートファイル内の用紙が一覧表示されます。
   （用紙グループについては、「用紙グループを設定するには」を参照）
   　

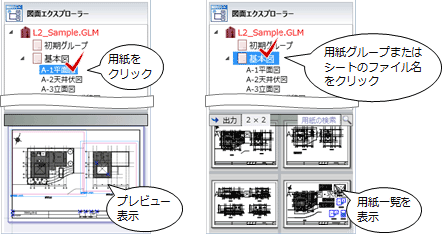

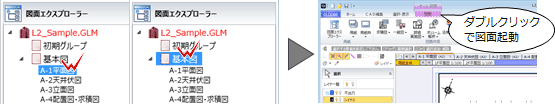

2. ツリーから用紙をクリックすると、用紙のプレビューが表示されます。
   ツリーから用紙グループまたはシートのファイル名をクリックすると、用紙一覧が表示されます。
   （用紙一覧の機能については、「用紙をまとめて確認する」を参照）
   　
   ダブルクリックした場合は、図面（シートファイルの場合はGLOOBEシート）が起動します。


　

メモ

• モデルの図面エクスプローラーでは、次の機能を実行できます。

コマンド	内容
「開く」	指定した図面またはシートファイルを開きます。ツリーからダブルクリックしたときと同じです。
「リンク修復」	指定したシートファイルとのリンク関係を修復します。 （詳しくは、「リンクを修復するには」を参照）
「リンク切断」	指定したシートファイルとのリンク関係を切ります。 （詳しくは、「リンクを切断するには」を参照） ※シートのファイル名やその中の用紙を選択している場合に有効です。
「リンク用紙取り込み」	指定したシートファイルから「図面」タブへ用紙をコピーします。 （詳しくは、「リンクファイルから用紙を取り込むには」を参照） ※シートのファイル名やその中の用紙を選択している場合に有効です。

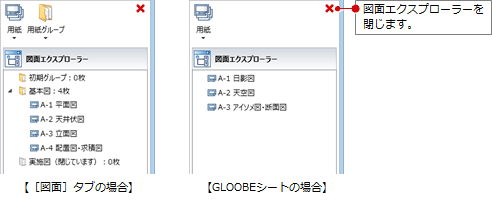

1. 「図面エクスプローラー」をクリックします。
   ウィンドウ右側に、用紙のリストが表示されます。
   （用紙グループについては、「用紙グループを設定するには」を参照）
   　

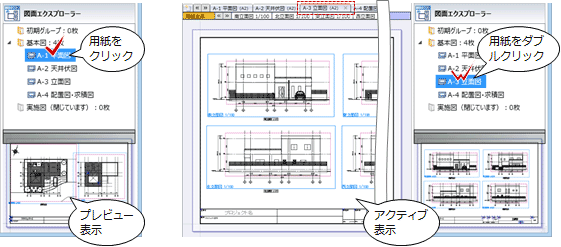

2. リストから用紙をクリックすると、用紙のプレビューが表示されます。
   ダブルクリックした場合は、その用紙がアクティブ表示されます。
   　

メモ

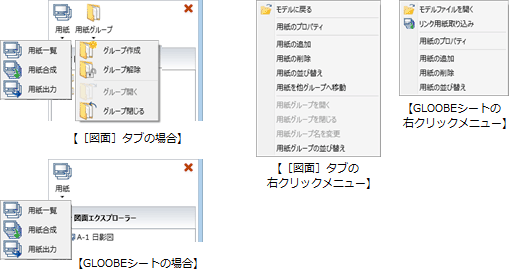

• 図面・GLOOBEシートの図面エクスプローラーでは、次の機能を実行できます。


コマンド	内容
「用紙」メニュー	用紙の一覧を表示して、図面の確認や出力を行います。また、モデルファイルやシートファイルから用紙をコピーします。 （詳しくは、「用紙一覧／用紙合成／用紙出力」を参照）
「用紙グループ」メニュー	用紙グループの作成、解除、開閉を行います。 （詳しくは、「用紙グループを設定するには」を参照） ※図面の場合に表示されます。
「モデルに戻る」	図面を閉じ、モデルに戻ります。 ※図面の場合に表示されます。
「モデルファイルを開く」	モデルファイルを開きます。 ※GLOOBEシートの場合に表示されます。
「リンク用紙取り込み」	モデルファイルの図面から、現在のシートファイル内へ用紙をコピーします。 （詳しくは、「リンクファイルから用紙を取り込むには」を参照） ※GLOOBEシートの場合に表示されます。
用紙のプロパティ 用紙の追加 用紙の削除 用紙の並び替え	用紙名、見出しの色などの変更や、用紙の追加、削除、並び替えを行います。 （詳しくは、「用紙の追加や用紙名の変更を行うには」を参照）
用紙を他グループへ移動 用紙グループを開く 用紙グループを閉じる 用紙グループ名を変更 用紙グループの並び替え	用紙グループの開閉や、用紙グループ名の変更、並び替え、用紙のグループ間移動を行います。 （詳しくは、「用紙グループを設定するには」を参照） ※図面の場合に表示されます。

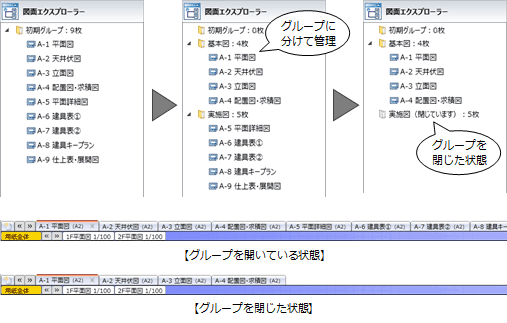

大量の用紙がある場合に、任意のグループに分けて管理することができます。作業しないグループを閉じておくと、閉じたグループの用紙は読み込まないため、レスポンスが向上します。

※「図面」タブの図面エクスプローラーの場合に設定できます。

用紙グループの作成と開閉

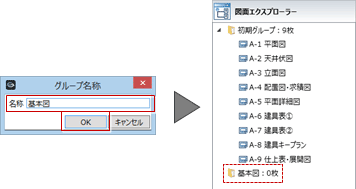

1. 「用紙グループ」メニューから「グループ作成」を選びます。
2. グループ名称を入力して、「OK」をクリックします。

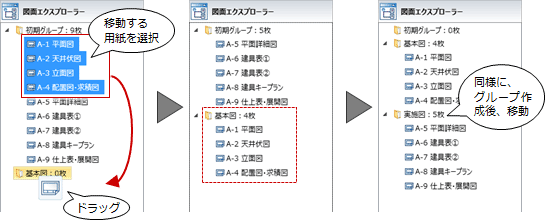

3. 移動する用紙を選択して、用紙グループへドラッグします（Ctrlキーで複数選択可能）。
   指定した用紙がシートファイル内へコピーされます。

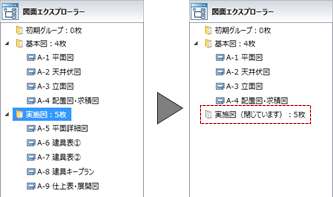

4. グループを閉じるときは、用紙グループを選択して、「用紙グループ」メニューから「グループ閉じる」を選びます。
   閉じたグループ内の用紙は、用紙タブに表示されなくなります。


その他の機能

用紙グループの作成、解除、開閉、並び替え、グループ名変更、用紙のグループ間移動を行うには、次のように操作します。

タイプ	操作
グループを作成する場合	「用紙グループ」メニューから「グループ作成」を選びます。
グループを解除する場合	用紙グループを選択して、「用紙グループ」メニューから「グループ解除」を選びます。選択したグループがツリー上から削除され、グループ内の用紙は「初期グループ」に移動します。 ※「初期グループ」や閉じているグループは解除できません。
グループを開く場合	用紙グループを選択して、「用紙グループ」メニューから「グループ開く」を選びます。
	用紙グループを選択し、右クリックして「用紙グループを開く」を選びます。
グループを閉じる場合	用紙グループを選択して、「用紙グループ」メニューから「グループ閉じる」を選びます。
	用紙グループを選択し、右クリックして「用紙グループを閉じる」を選びます。
グループの名称を変更する場合	用紙グループを選択し、右クリックして「用紙グループ名を変更」を選びます。
グループを並び替える場合	用紙グループを選択し、右クリックして「用紙グループの並び替え」を選びます。並び替えたいグループを選択して「↑」または「↓」をクリックして順番を入れ替え、「OK」をクリックします。
用紙を他のグループへ移動する場合	用紙を選択して、移動先の用紙グループへドラッグします。
	用紙を選択し、右クリックして「用紙を他グループへ移動」を選びます。移動先の用紙グループを選択して、「OK」をクリックします。 　 ※用紙が存在するグループに移動した場合は、グループの一番下に入ります。

リンクしているシートファイルからモデルの図面へ、またはモデルの図面から現在のシートファイルへ、用紙をコピーできます。

モデルの場合

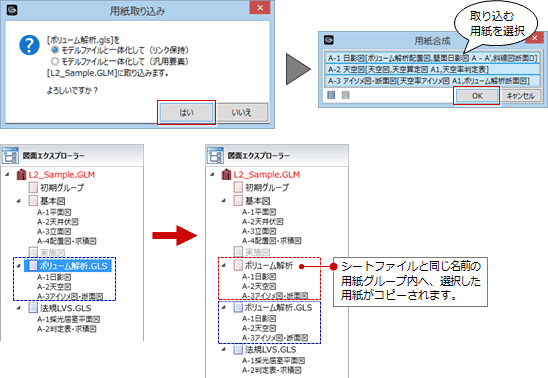

1. 図面エクスプローラーからシートのファイル名またはシートファイル内の用紙を選択して、「リンク用紙取り込み」をクリックします。
2. モデルとのリンクを保持して取り込むか、リンクが不要な汎用2D図面として取り込むかを選択して、「OK」をクリックします。
3. 手順1でシートのファイル名を選択した場合は、取り込む用紙を選択して「OK」をクリックします。
   選択した用紙がモデルの図面へコピーされます。


GLOOBEシートの場合

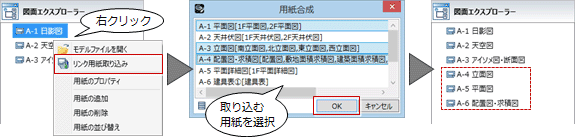

1. 図面エクスプローラーで用紙を選択し、右クリックして「リンク用紙取り込み」を選びます。
   「用紙合成」ダイアログに、モデルファイルの「図面」タブの用紙が表示されます。
2. 取り込む用紙を選択して、「OK」をクリックします（Ctrlキーで複数選択可能）。
   指定した用紙がシートファイル内へコピーされます。


図面またはGLOOBEシートにて、用紙名や見出しの色などを変更したり、用紙の追加、削除、並び替えを行うには、次のように操作します。

タイプ	操作
用紙を追加したい場合	ツールバーから「用紙の追加」をクリックします。
	用紙タブ上で右クリックして「用紙の追加」を選びます。
	図面エクスプローラーでグループまたは用紙を選び、右クリックして「用紙の追加」を選びます。

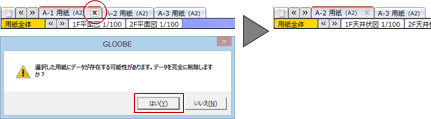

用紙を削除したい場合	用紙タブの「用紙の削除」をクリックします。
	用紙タブ上で右クリックして「用紙の削除」を選びます。
	図面エクスプローラーで用紙を選び、右クリックして「用紙の削除」を選びます。
用紙を並び替えたい場合	用紙タブをドラッグし、並び替えたい位置にドロップします。
	図面エクスプローラーで用紙をドラッグし、並び替えたい位置にドロップします。
	図面エクスプローラーで用紙を選び、右クリックして「用紙の並び替え」を選びます。並び替えたい用紙を選択して「↑」または「↓」をクリックして順番を入れ替え、「OK」をクリックします。

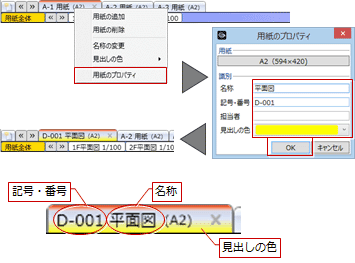

用紙の名称などを変更したい場合	用紙タブ上で右クリックして「用紙のプロパティ」を選びます。 名称や記号・番号、見出しの色などを変更して、「OK」をクリックします。
	図面エクスプローラーで用紙を選び、右クリックして「用紙のプロパティ」を選びます。名称や記号・番号、見出しの色などを変更して、「OK」をクリックします
	用紙タブ上で右クリックして「名称の変更」を選びます（または用紙タブ上をダブルクリックします）。 名称を変更して、Enterキーを押します。
	用紙タブ上で右クリックして「見出しの色」を選びます。
