外部参照（全棟）
外部参照（区画）
メインとなるモデルデータに、各担当者が設計したモデルデータを外部参照データとして配置します。
複数の棟で構成されるプロジェクトの各棟やマンションの各住戸など、棟あるいは区画ごとに担当者を分けて設計を進める場合などに便利です。
参照配置には、他のモデルデータ全棟を配置する方法とモデルデータの一部を配置する方法とがあります。
いずれも、参照しているモデルに変更があった場合、メインのモデルデータにその変更内容を反映させることができます。
モデルデータの全棟を参照配置するM050430_gbs_sec01
- 「外部参照」メニューから
「外部参照（全棟）」を選びます。 - 参照ファイルを選択して、「開く」をクリックします。

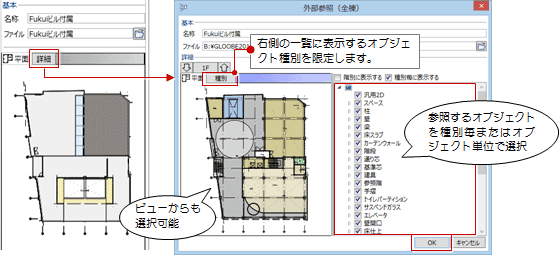

- プロパティの「詳細」をクリックします。
- 参照するオブジェクトにチェックを付けて、「OK」をクリックします。

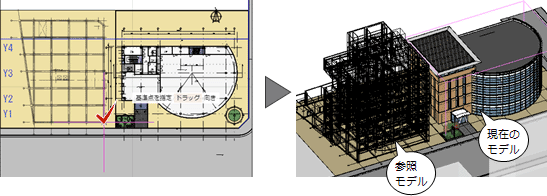

- 配置基準位置をクリックします。
メモ
「階設定」の「建物グループ」に参照モデルの階高設定も表示されますが、参照のみで変更できません。また、参照モデルはオブジェクト単位での選択ができません。
（詳しくは、「参照モデルと取り込んだモデルの違い」を参照）
モデルデータの一部を参照配置するM050430_gbs_sec02
- 「外部参照」メニューから
「外部参照（区画）」を選びます。 - 参照ファイルを選択して、「開く」をクリックします。

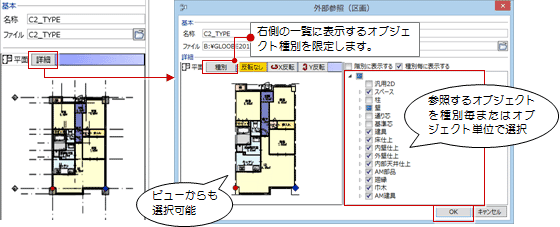

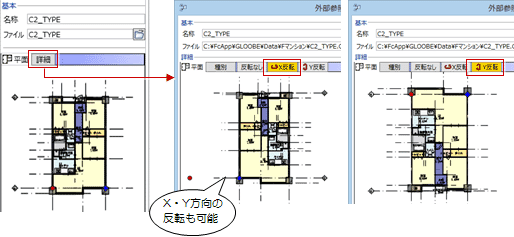

- プロパティの「詳細」をクリックします。
- 参照するオブジェクトにチェックを付けて、「OK」をクリックします。

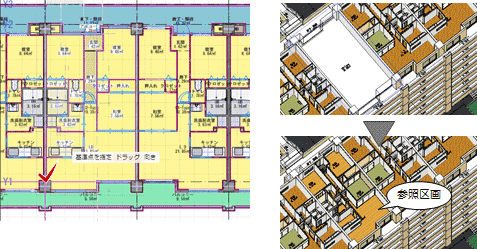

- 配置基準位置をクリックします。
