方位

1. 「方位」をクリックします。
2. 入力モードが「1点方向」であることを確認します。
3. テンプレートから方位マークのタイプを選びます。
4. 方位マークの中心と北方向をクリックします。


メモ

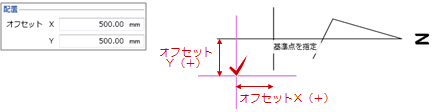

• 「オフセット」を入力することで、クリックした位置から設定値の分、ずらして配置できます。

• 方位マークのサイズは、作図表現（マーク他）の「方位」タブで設定します。
• 方位マークは１プロジェクトで1シンボルのみ入力できます。既に入力されている場合は、次の入力時に削除されます。

入力モードの「要素角度参照」を使用すると、指定した線分に対して平行、垂直に方位マークを入力できます。

入力モード	操作
「要素角度参照（平行）」	【指定した線分に対して平行に方位マークを置く場合】
「要素角度参照（垂直）」	【指定した線分に対して垂直に方位マークを置く場合】

メモ

• 「オフセット」を入力することで、クリックした位置から設定値の分、ずらして配置できます。

「真北角度表示」にチェックを付けて、真北角度（偏角）を設定します。「真北角度（偏角）」には、磁北に対する真北角度のずれを設定します。

メモ

• 北方向を示す「N」は磁北に付けられます。「真北」の文字は表示されません。

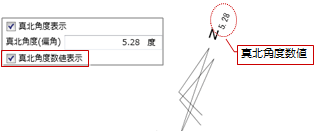

  真北の角度を表示するには、「真北角度数値表示」をONにします。


方位マークは自由に形状を登録できます。ここでは、次図を例に操作を解説します。

1. 参照する方位マークのタイプを選んで、「編集」をクリックします。
   「方位タイプ」ウィンドウが開きます。

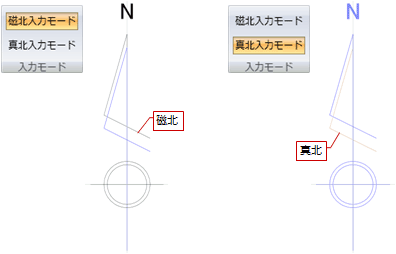

2. 「磁北入力モード」で、汎用機能を使用して磁北用の形状を入力します。
3. 「真北入力モード」に切り替えて、真北用の形状を入力します。

4. 「登録・更新」をクリックします。
5. 登録するグループ名と名称を設定して、「OK」をクリックします。

6. 「閉じる」をクリックして、確認画面で「はい」をクリックします。

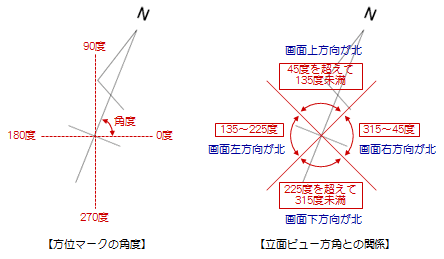

方位マークの角度によって、立面ビューの方角は下図のように変わります。
