フカシ一括
建物内部または外部にある材質がRC／SRCの柱、壁、梁、スラブ、キャンティスラブに対して、横フカシや上下フカシをまとめて描きます。

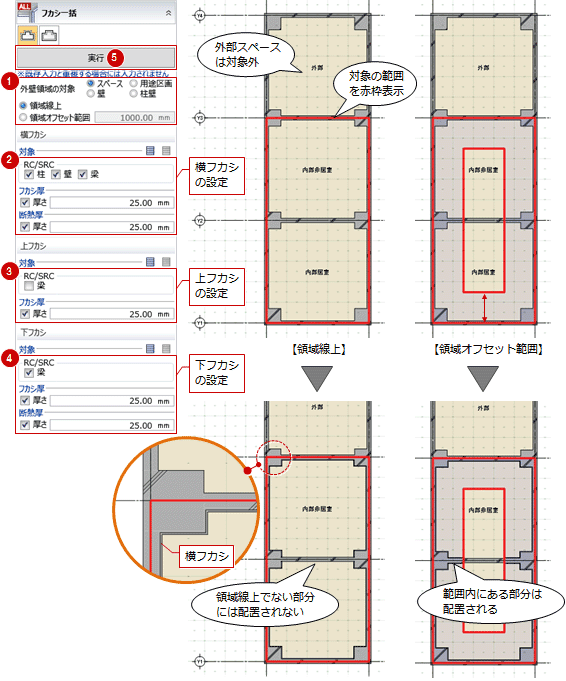

建物内部にフカシをまとめて描くM130820_fki_sec01

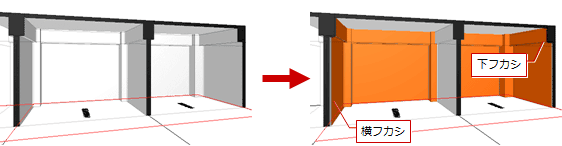

基準の領域内にある部材に対して、内側にフカシを自動配置します。
- 「フカシ・断熱」メニューから
「フカシ一括」を選びます。 - 入力モードが
「内部一括」であることを確認します。 - 「外壁領域の対象」で外壁を判定する対象を選びます。
一括処理の対象となる外壁領域が赤枠で表示されます。 - 横フカシや上下フカシを取り付ける部材にチェックを付けて、フカシ厚、断熱厚を設定します。
- 「実行」をクリックします。
メモ
- 「内部一括」の場合、作図表現（縮尺・レベル他）で「見下方向」をONにしていても、一時的に「見上方向」に変更して処理を行います。そのため、1階で「フカシ一括」を実行したときに、2階で入力した梁にもフカシが配置されます。

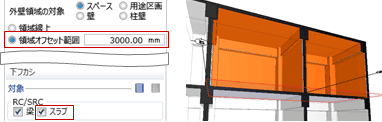

- 「領域オフセット範囲」を選んだ場合は、範囲内のスラブ、キャンティスラブも上下フカシの自動配置対象になります。

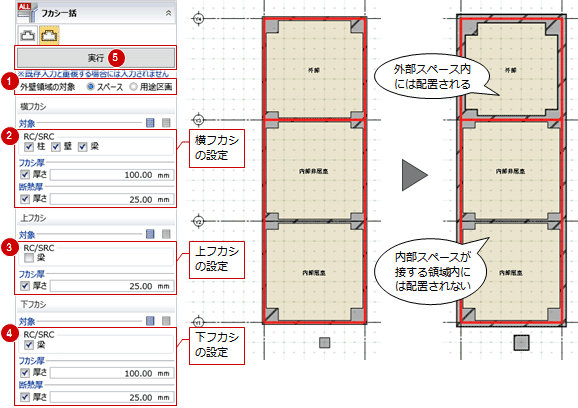

建物外部にフカシをまとめて描くにはM130820_fki_sec02
内部スペース（用途区画）が接する領域内以外にある部材に対して、フカシを自動配置します。
- 入力モードを
「外部一括」に変更します。 - 「外壁領域の対象」で外壁を判定する対象として「スペース」または「用途区画」を選びます。
一括処理の対象となる外壁領域が赤枠で表示されます。 - 横フカシや上下フカシを取り付ける部材にチェックを付けて、フカシ厚、断熱厚を設定します。
- 「実行」をクリックします。
メモ
- 「外部一括」の場合、作図表現（縮尺・レベル他）で「見下方向」をONにしていると、1階で「フカシ一括」を実行したときに、2階で入力した梁にはフカシを配置しません。「見上方向」をONにすると、上階の梁も対象になります。

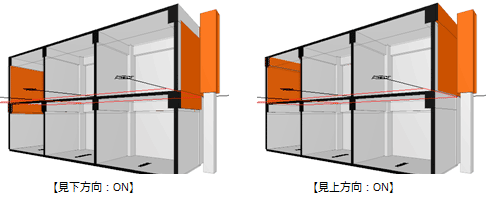

次図は、2階で「フカシ一括」を実行したときの状態です。
