延焼ライン

道路幅員中心線上、隣地境界線上に延焼みなし境界線を作成し、延焼みなし境界線から1階は3ｍ、2階以上は5ｍの延焼ラインを描きます。

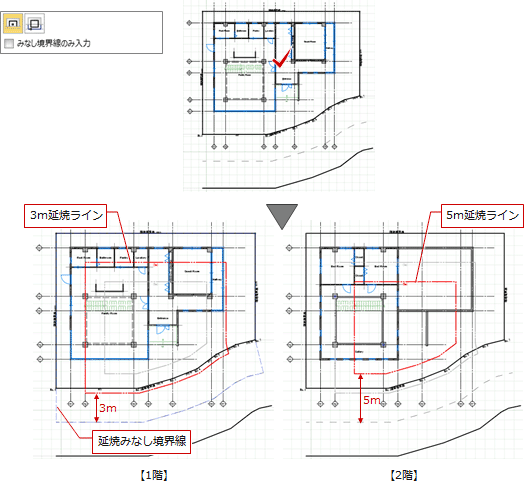

延焼ラインを入力する

  1. 「延焼ライン」メニューから「延焼ライン」を選びます。
  2. 入力モードが「一括」、「みなし境界線のみ作成」がOFFになっていることを確認します。
  3. 敷地をクリックします。
    延焼みなし境界線および延焼ラインが配置されます。
    4. 延焼みなし境界線 道路幅員中心線上、隣地境界線上に延焼みなし境界線を作成します。
    道路幅員が10mを超える場合も幅員の1/2の位置になります。
    道路境界線・隣地境界線の「河川等幅」「広場等幅」の値は考慮しません。
    「階設定」で「地面表示」が「○」になっている階に表示されます。
    延焼ライン 延焼みなし境界線から1階は3ｍ、2階以上は5ｍ内側に延焼ラインを描きます。
    1階では、3mのラインは表示設定で設定した色、5mのラインは灰色になります。
    2階以上では、5mのラインは表示設定で設定した色、3mのラインは灰色になります。
    なお、図面・GLOOBEシートでは、配置図には3m・5m両方のラインを描画します。平面図・天井伏図・平面詳細図・建具キープランは平面ビューと同様です。

メモ

  • 河川等幅・広場等幅を考慮して延焼ラインを作成したい場合は、「みなし境界線のみ作成」をONにして延焼みなし境界線のみを配置し、延焼みなし境界線の領域を編集します。
  • 延焼みなし境界線の領域を編集した場合は、入力モードの「みなし境界線参照」を使用して延焼ラインを発生させます。
  • 延焼みなし境界線や延焼ラインは領域を持つ要素のため、形状を変更する場合は「CAD編集」タブの「領域編集」メニューのコマンドを使用します。
