性能編集

延焼ラインを参照して、延焼のおそれのある領域内の外部建具に防火設備性能を割り当てます。または、防火設備性能を解除します。

延焼のおそれのある領域内の、外部に面する建具、カタログ建具が対象です。

延焼ライン内の外部建具に防火設備性能を割り当てる

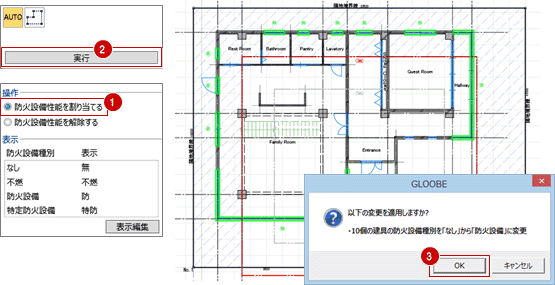

  1. 「性能編集」をクリックします。
  2. 入力モードが「一括編集」であることを確認します。
  3. 「防火設備性能を割り当てる」がONになっていることを確認して、「実行」をクリックします。
  4. 確認画面で「OK」をクリックします。
    　

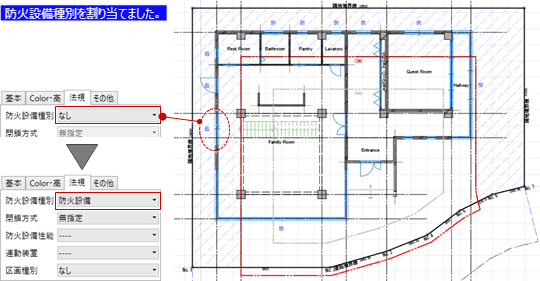

  5. ハイライト表示された建具に防火設備性能が割り当てられ、CAD画面上に表示されます。

メモ

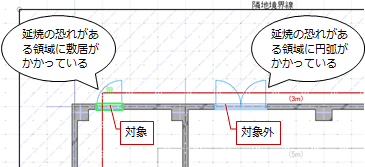

  • 外部に面する建具、カタログ建具のプロパティの「防火設備種別」が「なし」「不燃」で、かつ、延焼の恐れがある領域に敷居部分が接触している場合、ハイライト表示されます（扉の軌跡を示す円弧部分のみが接触している場合は対象外）。
    　

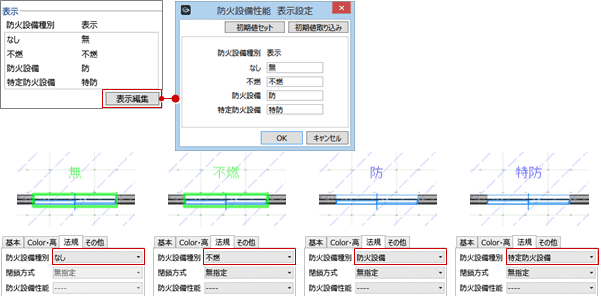

  • 「表示編集」をクリックすると、防火設備種別の表現を変更できます。
    設定した内容を他のモデルデータでも使用したい場合は、「初期値セット」「初期値取り込み」で書き込んだり、取り込むことができます。
    　
  • 建具表に登録している建具は、性能編集の対象外になります。
  • 指定した範囲内の外部建具だけに防火設備性能を割り当てたい場合は、入力モードの「範囲選択」で範囲を指定します。
  • 防火設備性能を解除する場合は、「防火設備性能を解除する」をONにして「実行」をクリックします。
    このとき、「防火設備種別」が「不燃」「防火設備」の場合、「なし」に変更されます。
