床面積区画整合チェック

床面積区画とスペースの領域、または、床面積区画と床面積区画が重なっている部分をチェックします。

床面積区画とスペースの重なりを確認する

  1. 「床面積区画整合チェック」をクリックします。

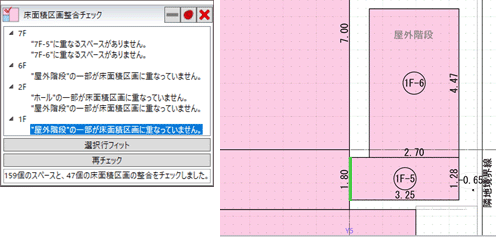

    全階の床面積区画とスペースの領域をチェックして、床面積区画とスペースが重なっていない部分、および、床面積区画同士が重なっている部分がエラーとして表示されます。
  2. エラーをクリックすると指定した部分がビュー内に大きく表示され、NGの箇所を確認できます。

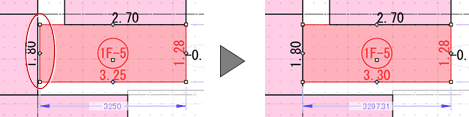

  3. NGの箇所を修正します。
    　
  4. 「再チェック」をクリックして、エラーの箇所が減ったことを確認します。
    　
  5. エラーの箇所がなくなるまで、手順2～4を繰り返します。

　

メモ

  • 床面積区画同士の重なりは、加算区画同士または減算区画同士が重なっている場合にエラーとなります。加算区画と減算区画の重なりはエラーになりません。
  • 「床面積区画整合チェック」パネルを開いたまま、NGの箇所を編集できます。
    このとき、「ピン」をクリックして外した状態にしておくと、パネルが一時的に最小化されて必要なときだけ自動で開くようになります。
    （詳しくは、「パネルを一時的に最小化するには」を参照）
