勾配編集

陸・傾斜屋根、内部天井仕上、外部天井仕上、水平ルーバーの勾配を変更します。

勾配を変更する

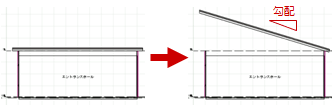

次図の屋根を例に解説します。

  1. 「セットバック」メニューから「勾配編集」を選びます。
  2. 平面ビューで、勾配を変更する屋根をクリックします。
    　
  3. 「勾配」の「タイプ」で勾配タイプを選びます。
  4. 続けて、勾配に関する操作を行います。
    タイプ操作

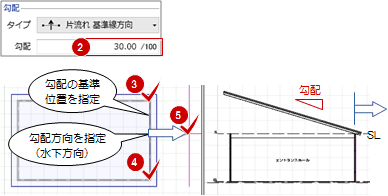

    屋根の基準高の位置を勾配基準とする場合
    		屋根を選んだ直後の「勾配」には、現在の勾配がセットされています。変更したい勾配をセットしてから、次の操作を行います。

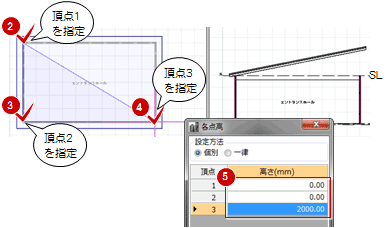

    屋根の3点の高さを指定する場合

メモ

  • 対象の部材を選んでから、右クリックして「勾配編集」を選んでもかまいません。また、コマンドコレクションからも選ぶことができます。
