壁取り合い

取り合いの優先順位を指定して、壁の端部の勝ち負けをまとめて変更します。

1. 「接合部」メニューから「壁取り合い」を選びます。
2. 入力モードが「範囲指定：領域」の「矩形範囲」であることを確認します。

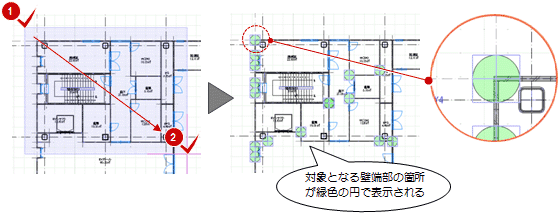

3. 壁の取り合いを変更する範囲を指定します。

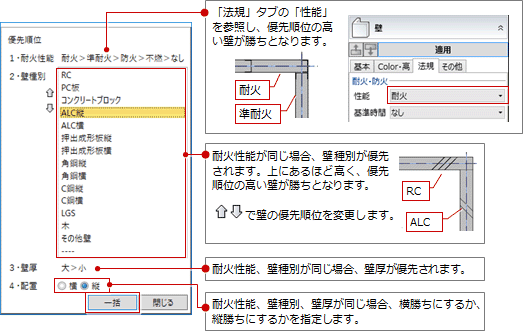

4. ダイアログの「壁種別」で優先する壁を変更します。
5. 「配置」で同一壁のときに優先する方向を選びます（ここでは「縦」をON）。

6. 「一括」をクリックします。

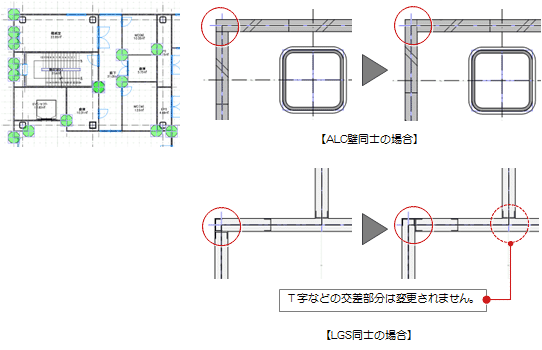

   優先順位に従って、対象箇所の取り合いが変更されます。

7. 編集を終えたら、「閉じる」をクリックします。
   　

メモ

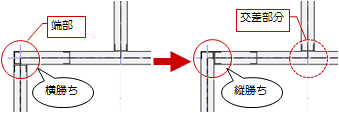

• 優先順位に従ってではなく、取り合い（縦勝ち、横勝ち）を任意に変更することもできます。操作は「1点指定」と同様です。「壁端部の取り合いを任意に変更するには」の手順2～4を参照してください。


壁端部の取り合い箇所を指定して、任意に縦と横の勝ち負けを変更したり、端部を突き合わせにするか取り付き、または取り合い処理をなしにするかを変更します。

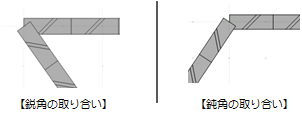

ここでは基本的な操作を解説します。突き合わせ、取り付きについては「壁端部の鋭角・鈍角の取り合いについて」を参照してください。

1. 入力モードを「1点指定」に変更します。

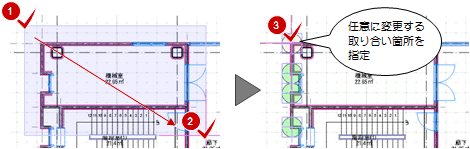

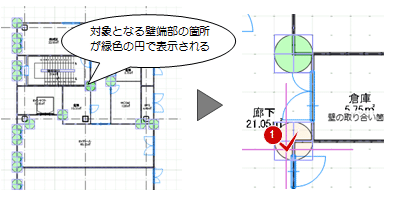

2. 変更する取り合い部分をクリックします。

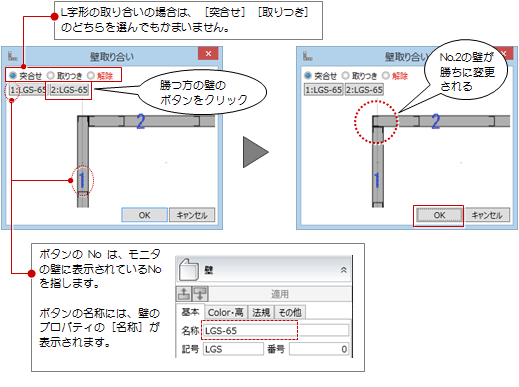

3. 「突合せ」「取りつき」「解除」から取り合いタイプをクリックします。
4. 勝ちに変更する壁の名称が表示されたボタンをクリックします。
5. 取り合いを確認して、「OK」をクリックします。

6. 手順2～5を繰り返して、他の壁の取り合いを変更します。

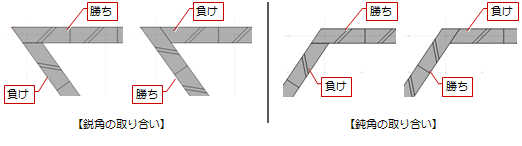

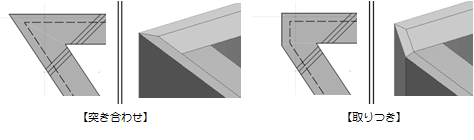

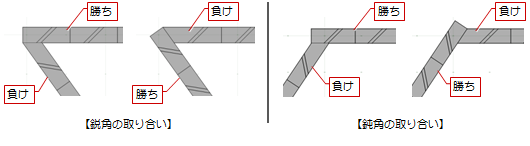

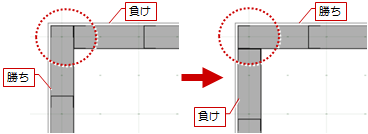

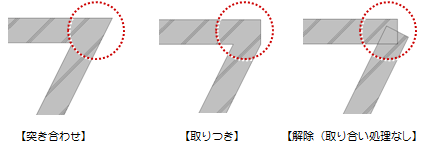

取り合いの勝ち負けは、次図のように処理されます。

取り合い	平面表現
突合せ
取りつき
解除

メモ

• RC壁の場合は、包絡処理されます。

• 壁にフカシが設定されている場合、「突合せ」「取りつき」を変更すると、形状に合わせてフカシの取り合いも処理されます。

• 壁に仕上が貼られている状態で、「突合せ」「取りつき」「解除」を変更しても仕上の取り合いは処理されません。

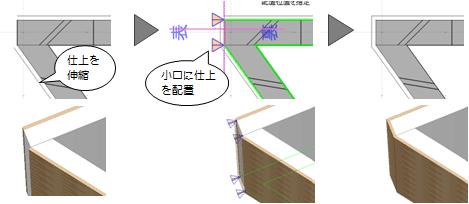

  この場合、仕上を伸縮し、壁小口部分に仕上を貼る必要があります。

• 処理した後、平面ビュー、3Dビューの表示が反映されていない場合は、「再表示」で再表示してみてください。
