柱耐火被覆取り合い

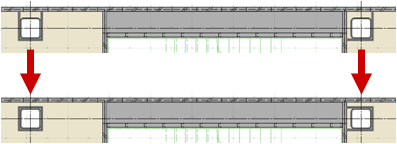

柱の耐火被覆がパネルの場合、隣接する壁との離れが300mm以内だと耐火被覆と壁が自動で取り合います。

この取り合いの編集や解除を行います。

柱の耐火被覆と壁の取り合いを変更する

  1. 「接合部」メニューから「柱耐火被覆取り合い」を選びます。
    　

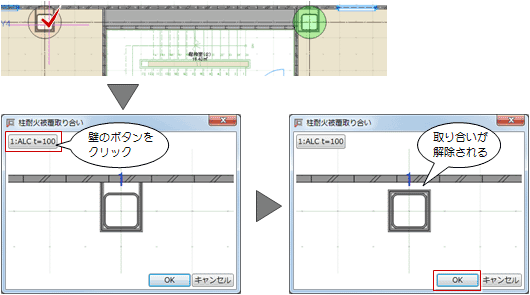

  2. 変更する取り合い部分をクリックします。
  3. 壁のボタンをクリックします。
    クリックするたびに、取り合いの解除・再設定の状態が切り替わります。
  4. 取り合いを確認して、「OK」をクリックします。
    　

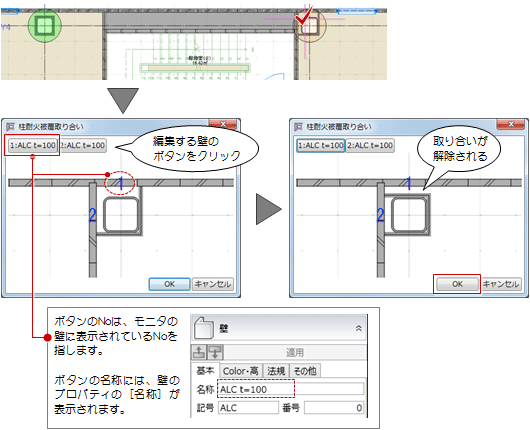

  5. 複数の壁に隣接する場合は、取り合いを変更する壁のボタンをクリックします。
