ラベルテンプレート作成

• テンプレート新規登録・更新
• テンプレート割り当て
• 属性参照文字
• CAD編集

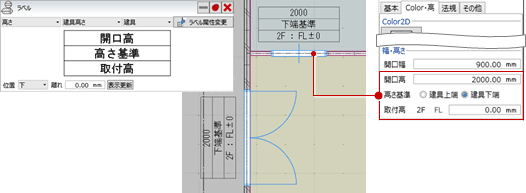

ここでは、次図のような建具高さを確認するテンプレートを例に解説します。
　

1. 「ラベル」メニューから「ラベルテンプレート作成」を選びます。
2. ラベル表示の対象オブジェクトを選択します。
   　

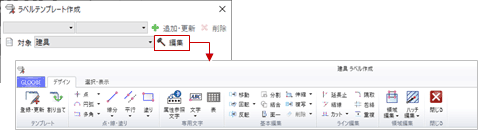

3. 「編集」をクリックします。
   「ラベル作成」ウィンドウが開きます。
   　

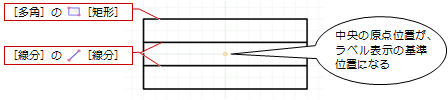

4. 「多角」や「線分」などのコマンドを使用して、ラベルの枠線を描きます。

5. 「属性参照文字」をクリックして、ラベルに表示するプロパティ項目を配置します。
   　

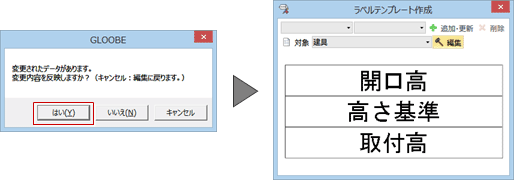

6. 「閉じる」をクリックして、確認画面で「はい」をクリックします。
   　

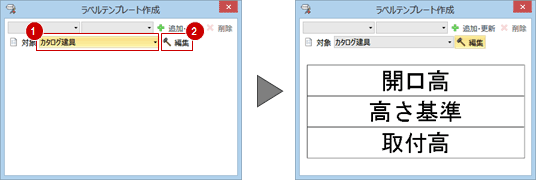

7. 手順2で対象オブジェクトを複数選択している場合は、「対象」を切り替えて「編集」をクリックし、同様にラベルを作成します。
   　

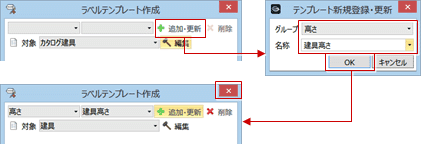

8. 「追加・更新」をクリックします。
9. 登録するグループと名称を設定して、「OK」をクリックします。
   　
10. 「閉じる」をクリックして、テンプレート作成を終了します。
