符号テンプレート登録

• テンプレート新規登録・更新
• テンプレート割り当て
• 属性参照文字
• CAD編集

1. 「建具一覧編集」タブの「符号テンプレート登録」をクリックします。
   「建具符号作成」ウィンドウが開きます。
   　
2. 「多角」や「線分」などのコマンドを使用して、建具符号の枠線を描きます。

3. 「属性参照文字」をクリックします。

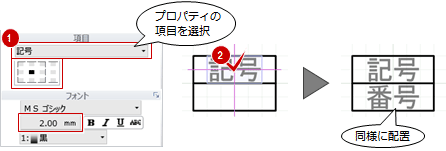

4. 表示するプロパティ項目と配置基準などを設定して、項目の表示位置をクリックします。
   　

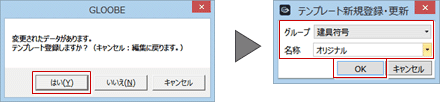

5. 「閉じる」をクリックして、確認画面で「はい」をクリックします。
6. 登録するグループと名称を設定して、「OK」をクリックします。
   「リスト－建具仕様」ウィンドウに戻ります。
   　

メモ

• 登録した建具符号を使用するには、作図表現（建具）の「符号を描画する」をONにして「選択」で符号を選びます。
  （詳しくは、「リスト符号を付加するには」を参照）
  なお、「符号を描画する」をONにしておくと、メインウィンドウの平面ビューにも建具符号が描画された状態になります。
