PDF取込アシスト

PDFを図面、画像、または下図に画像として取り込みます。

PDFがCADデータの場合、線データに変換して取り込むことができます。線データに変換できないものは画像として取り込まれます。

PDFファイルからデータを取り込む

  1. 取り込み先の図面を開きます。
  2. 「変換」メニューから「PDF取込アシスト」を選びます。
  3. PDFデータファイルを選択して、「開く」をクリックします。

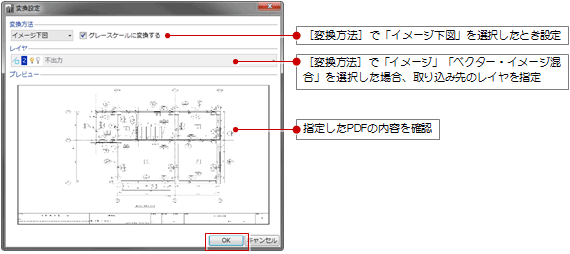

  4. 取り込むPDFファイルの内容を「プレビュー」で確認します。
  5. 変換方法を選択します。
    「イメージ下図」：レイヤには取り込まずに、下図にイメージを取り込みます。
    「イメージ」：指定したレイヤにイメージを取り込みます。
    「ベクター・イメージ混合」：指定したレイヤにベクターもしくはイメージを取り込みます。
  6. 「OK」をクリックします。
  7. 「倍率」にPDFの内容を貼り付ける倍率を設定します。
  8. 他階の平面に取り込む場合は、「上階へ」「下階へ」で切り替えます。
  9. 配置する位置をクリックします。

メモ

  • 「変換設定」でプレビューの内容が見にくい場合は、マウスで「変換設定」ウィンドウを広げてみてください。
  • 「ベクター・イメージ混合」を選択した場合、PDFからCADデータに変換できるものはベクター、変換できないものはイメージに変換されます。
