カット交点分割

線の一部をカットしたり、交差している線を交点で分割します。

Closed

線の一部をカットするM310620_cut_sec01
  1. 「カット」メニューから「カット」を選びます。
  2. カットするデータ（線分、円弧、連続線）をクリックします。

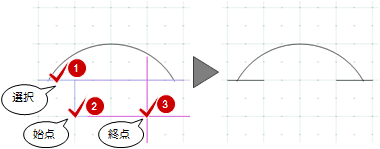

  3. カットする範囲の始点、終点をクリックします。

メモ

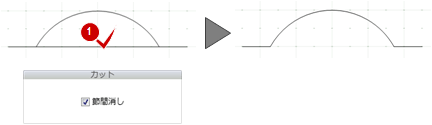

  • 節の間の線分をカットしたい場合は、「節間消し」をONにして節間を指定します。
Closed

交差している線を交点で分割するM310620_cut_sec02
  1. 「カット」メニューから「交点分割」を選びます。
  2. 分割するデータ（線分、円弧）をクリックします。

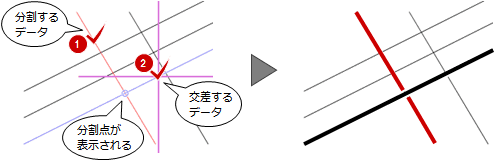

  3. 交差するデータ（線分、円、円弧）をクリックします。

メモ

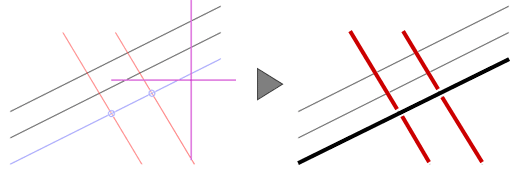

  • 複数の線の交点を分割したい場合は、先にデータを選択してからコマンドを実行します。
