頂点追加
頂点削除
領域の辺に頂点を追加、削除して変形します。

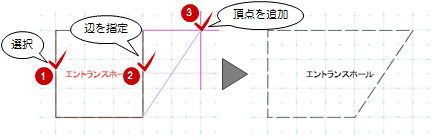

頂点を追加するM310660_cht_sec01
- 「領域編集」メニューから
「頂点追加」を選びます。 - 辺に頂点を追加する領域をクリックします。
- 頂点を追加する辺をクリックします。
- 追加する頂点の位置をクリックします。
メモ
- 「多角」メニューで入力した図形、「線分」メニューで入力した線分や連続線には、頂点を追加できません。
- 敷地境界・地盤、スペース、スラブなどのオブジェクトにも頂点を追加できます。

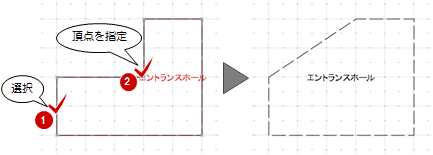

頂点を削除するM310660_cht_sec02
- 「領域編集」メニューから
「頂点削除」を選びます。 - 頂点を削除する領域をクリックします。
- 削除する頂点をクリックします。
メモ
- 「多角」メニューで入力した図形や「線分」メニューで入力した連続線の頂点は、削除できません。
- 敷地境界・地盤、スペース、スラブなどのオブジェクトの頂点も削除できます。
