構造軸作成

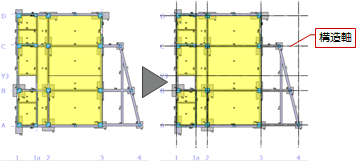

1. 「構造軸作成」をクリックします。
2. 入力モードが「通り芯参照」であることを確認します。
3. 「実行」をクリックします。


メモ

• 斜めや円弧の通り芯から構造軸は自動作成されません。

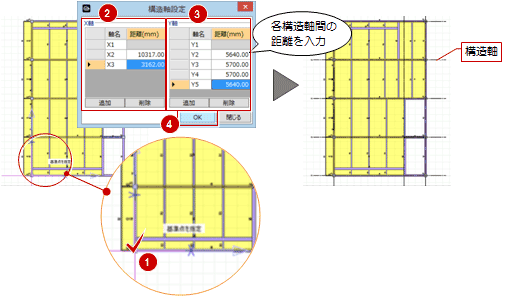

1. 入力モードの「基準点・距離」をクリックします。
2. 作成する構造軸の原点とする位置をクリックします。
3. 原点から次のX軸までの距離を入力して「追加」をクリックします。
   必要なX軸をすべて追加してください。
4. 原点から次のY軸までの距離を入力して「追加」をクリックします。
   必要なY軸をすべて追加してください。
5. 「OK」をクリックします。
