断面リスト編集

GLOOBEボタン

• Excel
• 印刷／印刷プレビュー
• オプション

1. 「断面リスト編集」をクリックします。

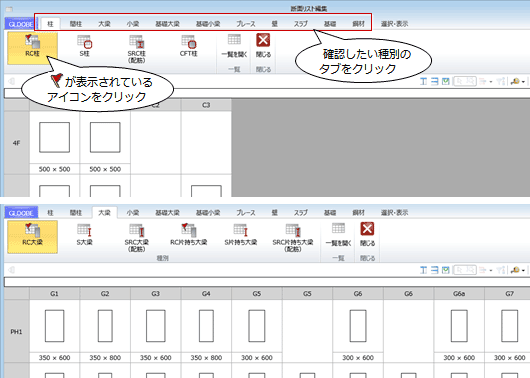

2. 確認したい種別のタブをクリックして構造部材を選びます。
   登録されている構造部材は、アイコンに旗が表示されています。
   　

メモ

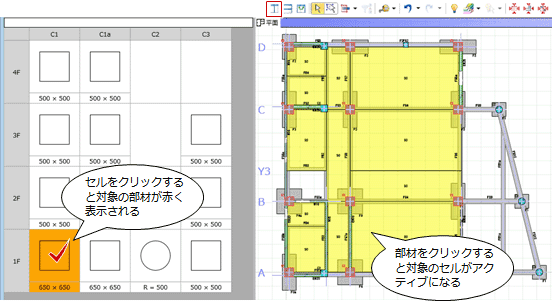

• 「左右に並べて表示」または「上下に並べて表示」をクリックして平面ビューを表示させておくと、どの部材で使用しているかを確認できます。
  このとき、セルをクリックしたときに対象の部材をビュー内に大きく表示したい場合は、「GLOOBEのオプション（リスト）」の「選択フィット」をONにします。


断面リストのセルをダブルクリックすると、形状や配筋情報などのプロパティを編集できます。

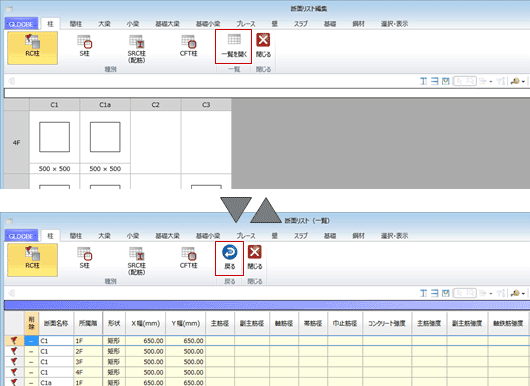

「断面リスト編集」ウィンドウの「一覧を開く」をクリックすると、構造部材を一覧で確認できます。

「戻る」をクリックすると、「断面リスト編集」ウィンドウに戻ります。
　

メモ

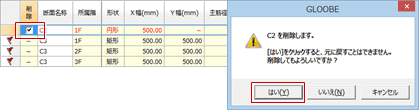

• 断面リストに登録されていてモデルに実在しない構造部材には、削除の設定項目があります。この項目にチェックを付けて閉じると確認画面が開き、「はい」を選択すると断面リストから削除されます。


「断面リスト（一覧）」ウィンドウの内容をExcelファイルに出力します。

「断面リスト編集」ウィンドウの内容は出力できません。

1. 「断面リスト（一覧）」ウィンドウのボタンをクリックして、「エクスポート」メニューから「Excel」を選びます。

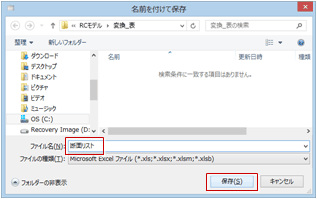

2. ファイル名を入力して、「保存」をクリックします。
   　

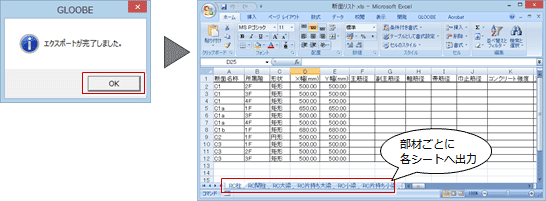

3. 確認画面で「OK」をクリックすると、Excelが起動して断面リストの一覧が作成されます。
