平面ビュー回転 ／ グリッド・平面ビューカメラ登録・変更

ここでは、次のモデルデータを例に解説します。
　

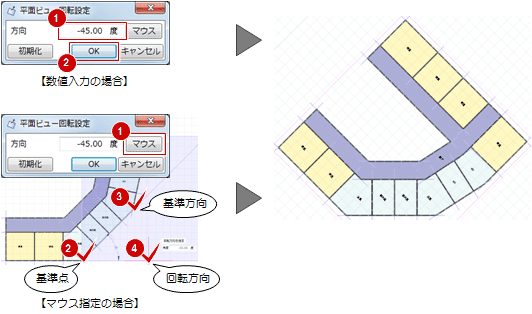

1. 「グリッド・ドラフタ」メニューから「平面ビュー回転」を選びます。
2. 回転角度がわかっている場合は、「方向」で角度を入力して「OK」をクリックします。
   マウスで指定する場合は、「マウス」をクリックして、回転の基準点、基準方向、回転方向の順にクリックします。

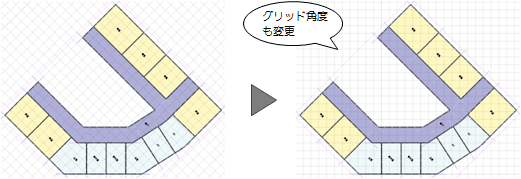

3. 「グリッド・ドラフタ」メニューから「グリッド設定」を選びます。
4. 平面ビューの回転に合わせて、グリッド角度も設定します。


入力基準面が複数あるモデルデータのとき、基準面ごとに平面ビューとグリッドの方向を設定してカメラ登録しておくと、入力時に随時切り替えて使用できます。

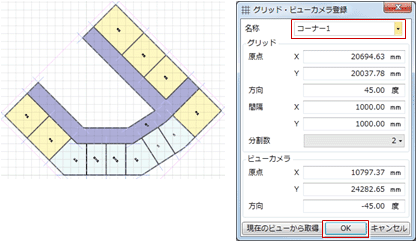

1. 「グリッド・ドラフタ」メニューから「グリッド・平面ビューカメラ登録・変更」を選びます。
2. 「名称」を設定して、「OK」をクリックします。
   　
3. 同様にして、他の基準面で回転した平面ビューとグリッドの設定をカメラに登録します。
   　
4. 登録したカメラを使用するときは、「グリッド・ドラフタ」メニューからカメラを選びます。
   　

メモ

• 登録したカメラを削除するときは、右クリックして「削除」を選びます。
  「全削除（全初期化）」を選ぶと、すべてのカメラが削除されて平面ビューの回転も初期化されます。
