表示パレット

選択状態のコマンドサポートウィンドウや表示パレットでは、オブジェクトごとの各ビューでの表示状態を設定します。

ビュー表示の設定はテンプレートとして登録でき、担当者別あるいは工程ごとに使い分けることで、必要な部材のみを表示させて入力や編集を効率的に行うことができます。
　

表示の設定項目を変更するM410660_plt_sec02

オブジェクトの表示/非表示、塗りつぶしのON/OFF、線幅・線色などは個別に変更できます。

設定	結果

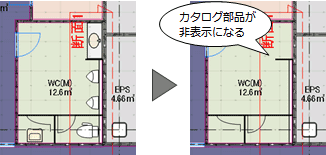

● 非表示にしたいとき　オブジェクトの「2D表示」の欄を「×」にします。

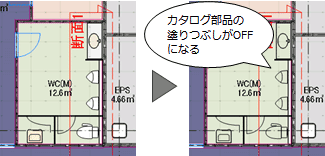

● 塗りつぶしをOFFにしたいとき　オブジェクトの「Color2D」の欄を「×」にします。

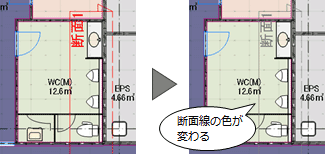

● 線幅や線色を変更したいとき　オブジェクトの「線幅・線色」の欄をクリックして設定を変更します。

メモ

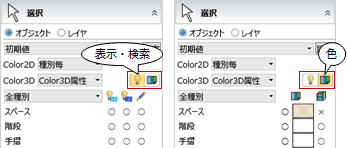

選択状態のコマンドサポートウィンドウでは、「色」に切り替えると、「Color2D」「Color3D」を設定できます。
　

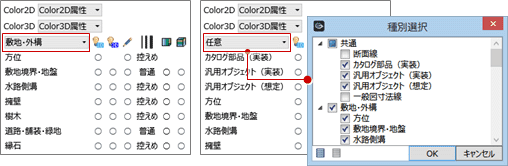

表示種別を切り替えると、一覧に表示するオブジェクトを絞り込むことができます。

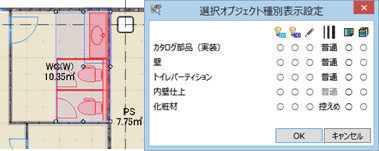

「任意」を選択した場合は、「種別選択」ダイアログで一覧に表示するオブジェクトを設定します。
「Color2D」および線幅の設定は、平面ビューツールバーの「優先表示の切り替え」メニューで「Color2Dを有効にする。」「線幅を有効にする。」がそれぞれONになっているときに有効です。

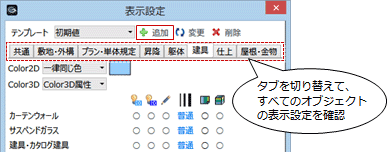

表示の設定項目

表示	内容
「2D表示」	平面ビューで表示する場合は「○」、非表示にする場合は「×」にします。「2D表示」のアイコンをクリックすると全ON/OFFの設定ができます。
「3D表示」	3D/立面/断面/展開ビューで表示する場合は「○」、非表示にする場合は「×」にします。「3D表示」のアイコンをクリックすると全ON/OFFの設定ができます。
「選択」	すべてのビューにおいてデータ選択の対象とする場合は「○」、非対象とする場合は「×」にします。「選択」のアイコンをクリックすると全ON/OFFの設定ができます。
「線幅・線色」	平面ビューで表示する線幅と線色を設定します（線種はシステム固定です）。線幅は、強調/普通/控えめから選択します。 3D/立面/断面/展開ビューで表示する線種・線幅・線色はシステム固定です。
「Color2D」	平面ビューで塗りつぶしやハッチング描画する場合は「○」、枠線のみで描画する場合は「×」にします。「Color2D」のアイコンをクリックすると全ON/OFFの設定ができます。
「Color3D」	立面/断面/展開ビューの見付面および3Dビューにおいて、テクスチャや単色カラーで描画する場合は「○」、枠線のみで描画する場合は「×」にします。「Color3D」のアイコンをクリックすると全ON/OFFの設定ができます。

Color2DとColor3Dの設定

Color2D
● 種別毎	表示設定の「Color2D」の列が設定できるようになります。各オブジェクトのプロパティで設定している「Color2D」ではなく、ここで設定したColor2D表現で平面ビューを描画します。
● Color2D属性	各オブジェクトのプロパティで設定している「Color2D」で平面ビューを描画します。
● 一律同じ色	「一律同じ色」の隣のボックスで設定した色・ハッチングで平面ビューを描画します。
Color3D
● Color3D属性	各オブジェクトのプロパティで設定している「Color3D」で、立面/断面/展開ビューの見付面および3Dビューを描画します。
● 一律同じ色	「一律同じ色」の隣のボックスで設定した色で、立面/断面/展開ビューの見付面および3Dビューを描画します。
