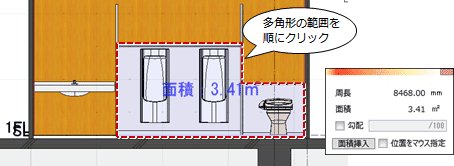

点間の計測線点間の計測線間の計測円弧付き連続線周長・面積の計測

データ間の距離や面積、要素情報を確認します。

アクティブなビューによって、表示されるコマンドが異なります。

データ間の距離を確認する（平面・立面・断面・展開ビュー）M410810_msr_sec01

2点間または線・点間、2線間の距離と角度を計測します。

計測中は指定位置からの距離が画面上に表示され、計測結果をそのまま文字や寸法線として入力できます。

計測位置	操作
2点の間	「計測」メニューから「点間」を選び、計測する2点をクリックします。
線と点の間	「計測」メニューから「線点間」を選び、計測する線、点の順にクリックします。
2線の間	「計測」メニューから「線間」を選び、計測する2線をクリックします。

計測結果の文字の大きさは、コマンドサポートウィンドウの「フォント」の文字高で変更できます。

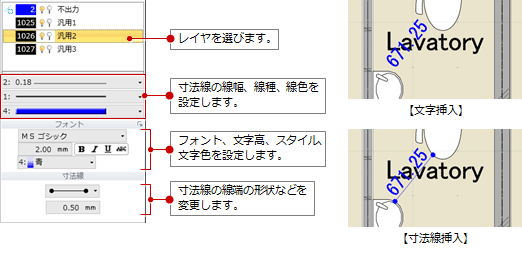

「文字挿入」または「寸法線挿入」をクリックすると、計測結果がCAD上に作図されます。

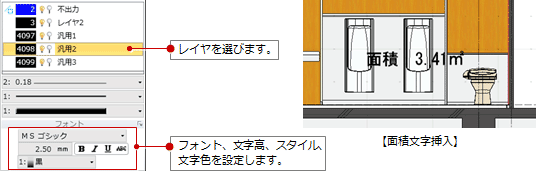

このときのレイヤや線色、文字色などはコマンドサポートウィンドウで設定します。

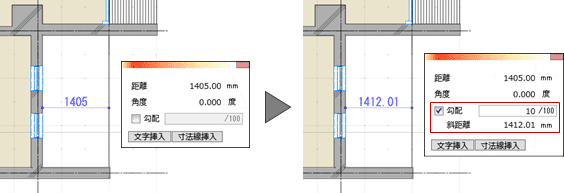

「勾配」をONにして値を入力すると、計測結果は斜距離に置き換えられます。
