点間の計測（3D）線間の計測（3D）面間の計測（3D）簡易な計測（3D）

3Dビューで点間、線間、面間の距離を計測します。また、指定した点からのXYZ方向の距離を計測します。

計測位置	操作

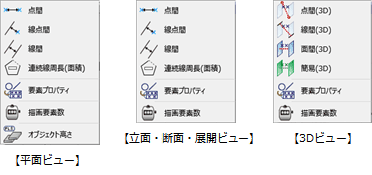

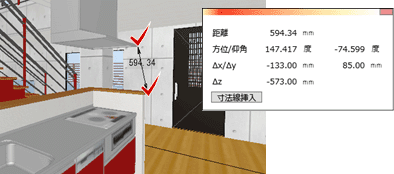

2点の間	「計測」メニューから「点間（3D）」を選び、計測する2点をクリックします。

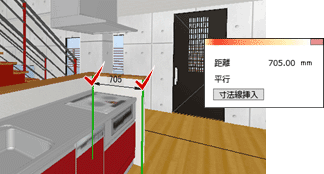

2線の間	「計測」メニューから「線間（3D）」を選び、計測する2線をクリックします。
面の間	「計測」メニューから「面間（3D）」を選び、計測する2面をクリックします。
指定点から XYZ方向	「計測」メニューから「簡易（3D）」を選び、計測する点をクリックします。 指定した点からのXYZ方向の距離が表示されます。

メモ

• 計測結果の文字のフォント、サイズなどは、作図表現（寸法線・引出線）の「3D寸法線」タブで変更できます。

1. 計測結果ウィンドウの「寸法線挿入」をクリックします。
2. 3Dビュー上にグリッド面が表示されるので、寸法線の入力位置をクリックします。


メモ

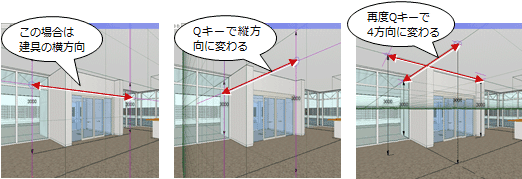

• 手順2で表示されるグリッド面の向きを変更したいときは、キーボードのQキーを押します。
  　
• 描画した寸法線の文字色と背景色は、配置後にプロパティで変更できます。
