カタログ部品シミュレーション

クレーンなど建設機械・車両のカタログ部品には、可動部品のアニメーションが登録されています。

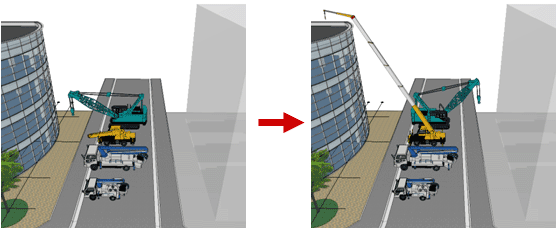

配置した部品でブーム、台座回転などのアニメーションを再生し、稼働させたときのおさまり具合を確認します。

シミュレーションを行えるのは、「3Dカタログ・AM部品選択」ダイアログの一覧でマークがある部品です。

部品可動時のおさまりを確認する

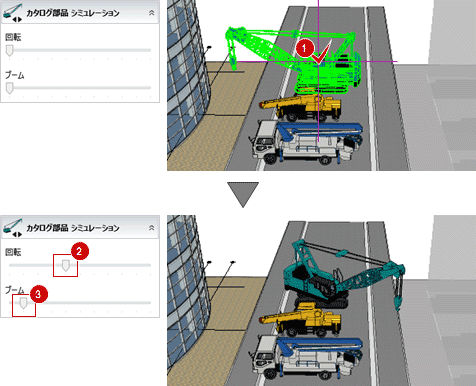

  1. 3Dビューをアクティブにして、視点を調整します。
  2. 「カタログ部品シミュレーション」をクリックします。
  3. アニメーションが登録されているカタログ部品をクリックします。
    登録されている可動部品が一覧に表示されます。
  4. 一覧から可動部品のスライダーを動かすと、アニメーションを再生できます。
    施工時に建設機械・車両を可動させたときの干渉具合を確認します。
