3D寸法線

3Dビュー上の点間・線間などの計測値を寸法線として描画します。

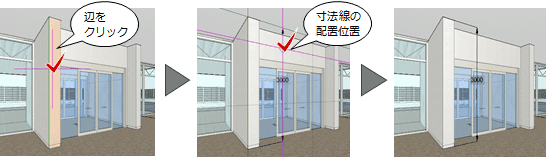

3Dビュー上に寸法線を描画する

寸法線の計測位置を指定するときにクリックした位置（頂点、辺、面上の点）によって、その後の操作が異なります。ここでは、辺をクリックした場合で解説します。

  1. 「寸法線」をクリックします。
  2. 寸法線の文字色と背景色を設定します。
  3. オブジェクトの計測位置（ここでは、辺）をクリックします。
  4. 3Dビュー上にグリッド面が表示されるので、寸法線の入力位置をクリックします。

　

メモ

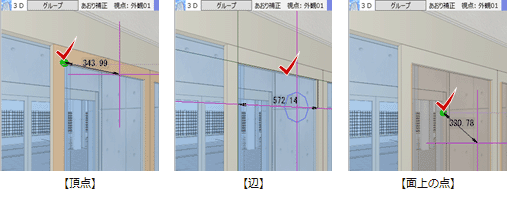

  • 手順3で計測位置を指定するときにクリックした位置によって、3つの計測タイプになります。
    マウスの位置により、頂点 ⇒ 辺 ⇒ 面上の点 の順に近いものを検索して基準点とします。
    頂点指定した頂点から次にクリックした位置までの距離を計測します。
    辺指定した辺の長さを計測します。
    面上の点指定した面から次にクリックした位置までの距離を計測します。
    　
  • 手順4で表示されるグリッド面の向きを変更したいときは、キーボードのQキーを押します。
    　
  • 寸法文字のフォント、サイズなどは、作図表現（寸法線・引出線）の「3D寸法線」タブで設定します。文字色と背景色はプロパティで設定します。
    　
  • 3D寸法線は3Dビュー・クリップビューが対象で、断面・立面・展開ビューは対象外です。
