項目表示設定

「属性参照文字」の内容を、設定した値でサンプル表示します。

項目に表示する値を設定する

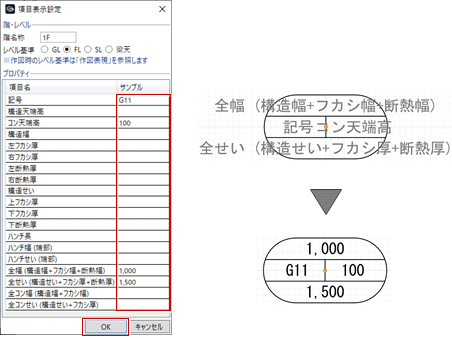

  1. 「項目表示設定」をクリックします。
  2. 属性参照文字を配置した項目にサンプル値を入力して、「OK」をクリックします。
    記号がサンプル値で表示されます。
    　

メモ

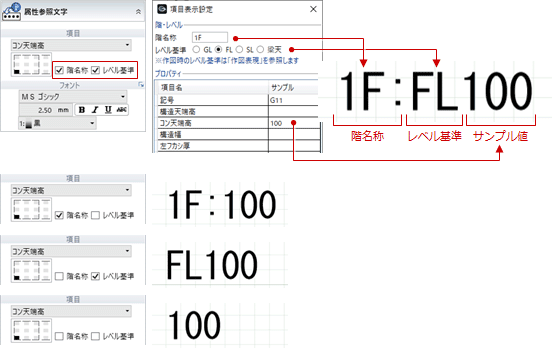

  • 「階名称」「レベル基準」のプロパティ項目がある属性参照文字を配置した場合は、項目表示設定の「階・レベル」の内容が連動してサンプル表示されます。

    　

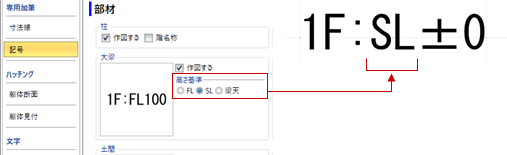

    躯体図の作成時に自動配置される記号のレベル基準は、作図表現（記号）の「高さ基準」が連動します。
    　

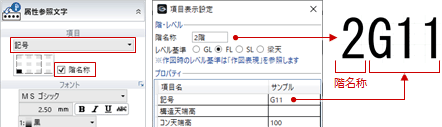

  • 「記号」の「階名称」をONにした場合は、階名称から末尾の「F」「階」を除いて付けられます。

    　
    柱・壁については、作図表現（記号）の「階名称」のON/OFFを参照します。
