躯体図：編集

1. 「躯体図」メニューから「寸法移動」を選びます。
2. 移動の基準位置を選択します。
   「マウス指定」を選んだ場合は、続けて基準位置を指定します。
   　

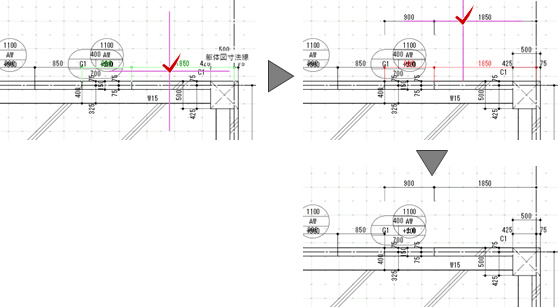

3. 移動する躯体図寸法線をクリックします。
4. 移動先をクリックします。


メモ

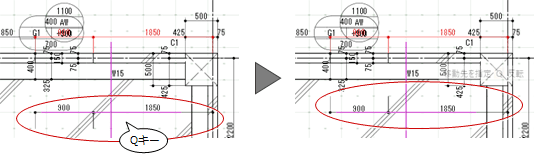

• Qキーを押しながら移動先を指定すると、寸法線を反転できます。


1. 「躯体図」メニューから「寸法揃え」を選びます。
2. 移動の基準位置を選択します。
   　
3. 基準にする躯体図寸法線をクリックします。
4. 基準に合わせる躯体図寸法線をクリックします。
   　

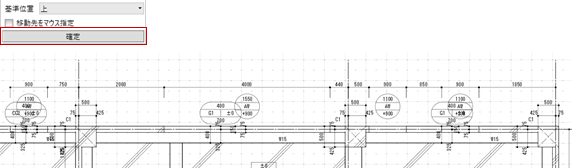

5. 「確定」をクリックします。

   　

メモ

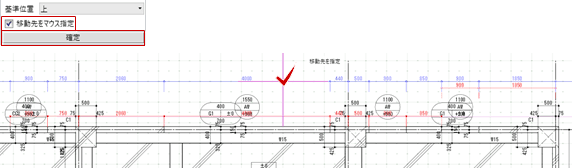

• 「移動先をマウス指定」をONにして「確定」をクリックすると、揃えた寸法線の移動先を指定できます。

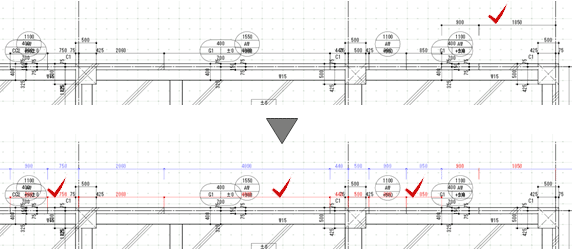

1. 「躯体図」メニューから「記号揃え」を選びます。
2. 入力モードが「水平揃え」であることを確認します。
3. 移動の基準位置を選択します。

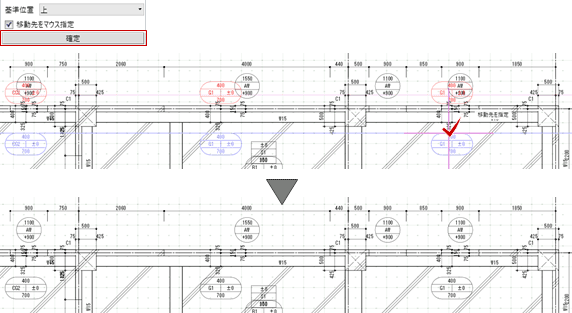

4. 「移動先をマウス指定」をONにします。

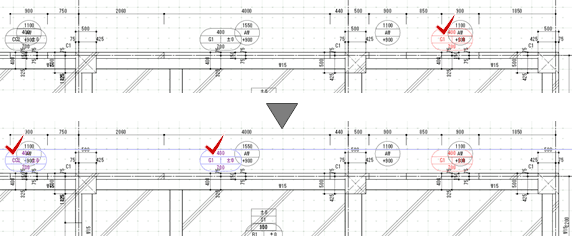

5. 基準にする躯体図記号をクリックします。
6. 基準に合わせる躯体図記号をクリックします。
   　
7. 「確定」をクリックします。
8. 記号の移動先をクリックします。

   　

メモ

• 「移動先をマウス指定」がOFFのときは、基準の記号に揃います。
• 記号を垂直に揃えるときは、入力モードの「垂直揃え」を使用します。

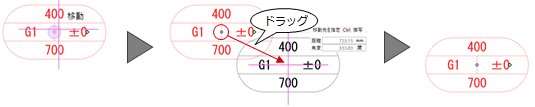

• 記号を任意の位置に移動するには、記号を選択したときのハンドルが「○移動」の状態でドラッグします。


1. 「躯体図」メニューから「記号入替」を選びます。
2. 変更する躯体図記号をクリックします。

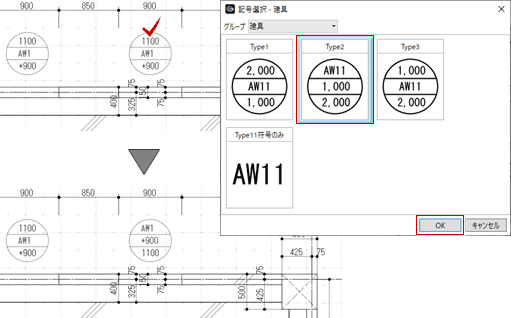

3. 「記号選択」ダイアログで変更する記号を選んで、「OK」をクリックします。
