図枠揃え
図枠原点
図面の基準点（原点位置）を移動します。また、その原点位置を基準に図面を揃えます。
図面配置の基準点を移動するM510552_zws_sec01
- 「図枠」メニューから
「図枠原点」を選びます。 - 「用紙全体」をクリックします。
- 原点を変更する図面をクリックします。

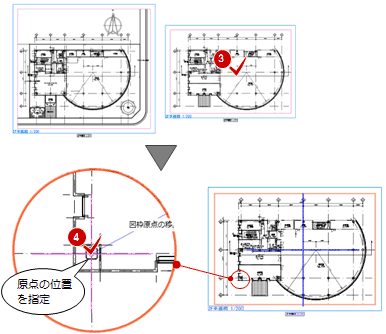

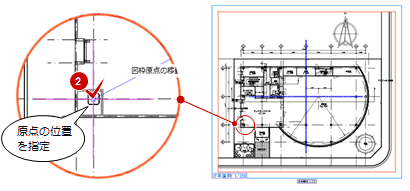

- 原点位置をクリックします。
- 同様にして、他図面も原点位置を変更します。
図枠原点を基準に図面を揃えるM510552_zws_sec02
- 「図枠」メニューから
「図枠揃え」を選びます。 - 「用紙全体」をクリックします。
- 移動する図面をクリックします。

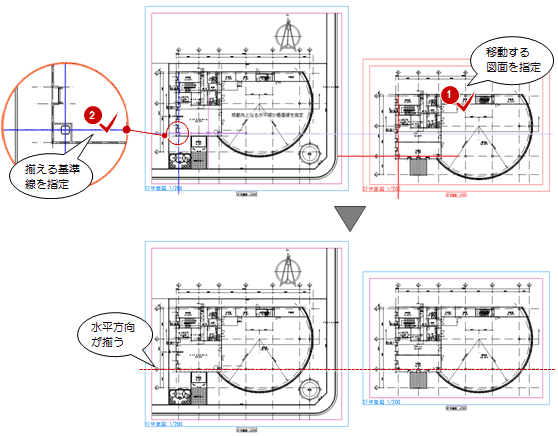

- 基準とする図面の原点位置から延びる水平線または垂直線をクリックします。
先にクリックした図面が移動して、水平方向または垂直方向の位置が揃います。
