図枠移動
図枠複写
配置した図面を、違う用紙に移動または複写します。
図面を違う用紙に移動するM510562_zwm_sec01
- 「図枠」メニューから
「図枠移動」を選びます。 - 移動したい図面の用紙タブを選択して、「用紙全体」をクリックします。

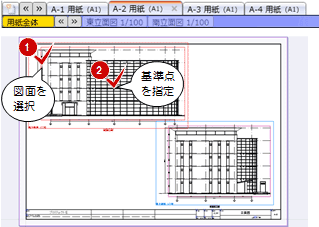

- 移動したい図面をクリックして、移動の基準とする位置をクリックします。

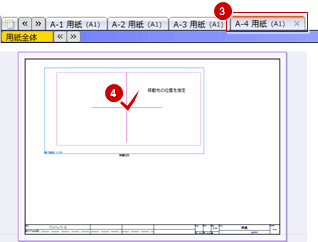

- 移動先の用紙タブをクリックして、図面の配置位置をクリックします。

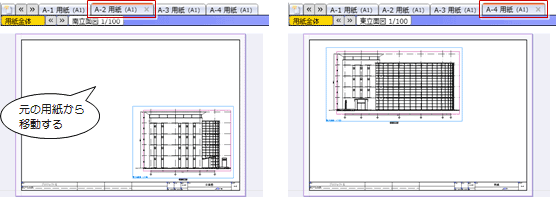

- 元の用紙から図面が移動します。
メモ
- 複数の図面を移動したい場合は、Ctrlキーを押しながら複数の図面を選択した後に、「図枠」メニューから「図枠移動」を選びます。
図面を違う用紙に複写するM510562_zwm_sec02
- 「図枠」メニューから
「図枠複写」を選びます。 - 複写したい図面の用紙タブを選択して、「用紙全体」をクリックします。
- 複写したい図面をクリックして、複写の基準とする位置をクリックします。
- 複写先の用紙タブをクリックして、図面の配置位置をクリックします。

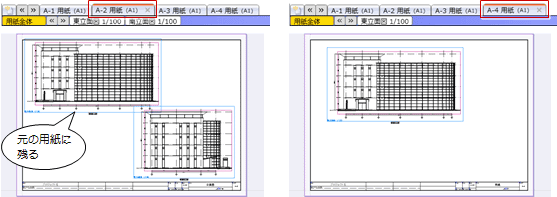

- 元の用紙に図面を残したまま、図面が複写されます。
メモ
- 複数の図面を複写したい場合は、Ctrlキーを押しながら複数の図面を選択した後に、「図枠」メニューから「図枠複写」を選びます。
