スペース仕様表

配置した図面上のスペースから仕上仕様表を作成します。

平面詳細図、矩計図のときに作成できます。

図面上のスペースから仕上仕様表を作成する

  1. 「表」メニューから「スペース仕様表」を選びます。
  2. 図面上で、作表するスペースをクリックします。
    　

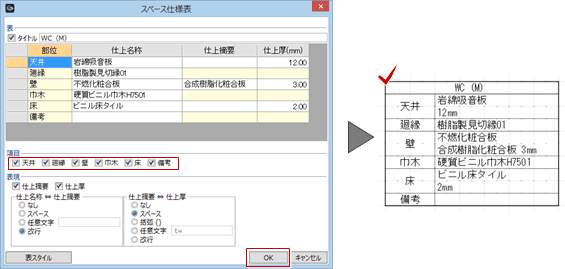

  3. ダイアログで項目や表記などを確認して、「OK」をクリックします。
  4. 表の配置位置をクリックします。
    　

メモ

  • レイヤ一覧で選択しているレイヤに配置されます。
  • ダイアログの「表現」で、仕上摘要・仕上厚の表示ON/OFFや、区切りをどう表現するかを設定します。
    （詳しくは、「図面作成時に引出線を加筆するには」の「引出線の表現を設定する」を参照）
    　
  • 「表スタイル」については、「面積表の表記・サイズ・スタイルについて」を参照してください。
  • 配置した表を選択して「編集」をクリックすると、内容の編集やExcelファイルへの出力が可能です。
    （詳しくは、「表編集の機能」を参照）
