高さ記号作成

• テンプレート新規登録・更新
• テンプレート割り当て
• 属性参照文字
• CAD編集

ここでは、次図のようなテンプレートを例に解説します。
　

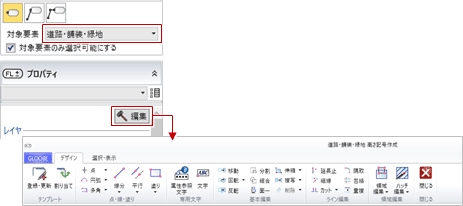

1. 高さ記号を表示するオブジェクト（対象要素）を選択します。
2. 「編集」をクリックします。
   「高さ記号作成」ウィンドウが開きます。
   　
3. 「線分」メニューのコマンドを使用して、高さ記号の枠線を描きます。

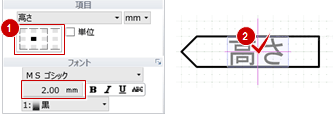

4. 「属性参照文字」をクリックして、項目の配置位置をクリックします。
   　
5. 「登録・更新」をクリックします。
6. 登録するグループと名称を設定して、「OK」をクリックします。
   　
7. 「閉じる」をクリックして、確認画面で「はい」をクリックします。
