平面系図面の作図要素

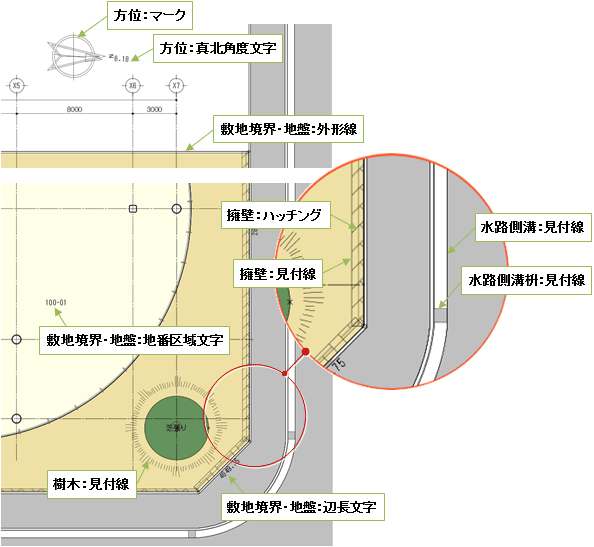

方位	マーク	真北角度文字

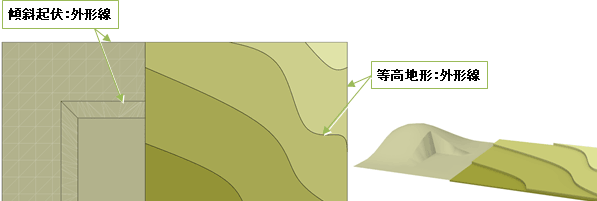

等高地形	外形線
傾斜起伏	外形線
景観地形	外形線

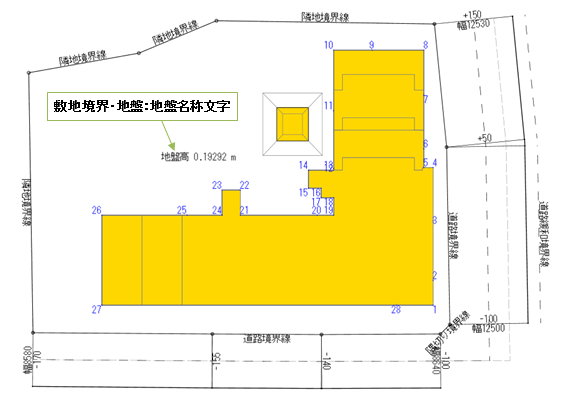

敷地境界・地盤	外形線	地番区域文字	辺長文字	地盤名称文字
水路側溝	見付線
水路側溝枡	見付線
擁壁	見付線	ハッチング
樹木	見付線
道路・舗装・緑地	見付線	名称等文字

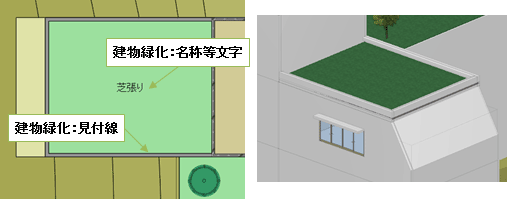

建物緑化	見付線	名称等文字
縁石	見付線

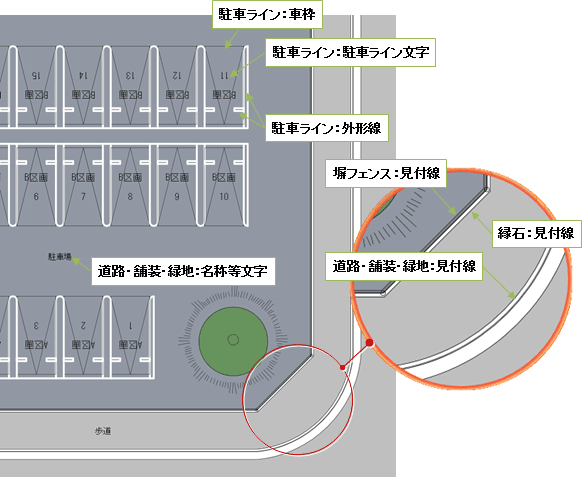

駐車ライン	外形線	車枠	駐車ライン文字
塀フェンス	見付線

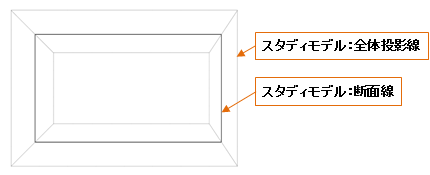

スタディモデル	全体投影線	断面線
通り芯	通り芯	通りマーク
基準芯	基準芯

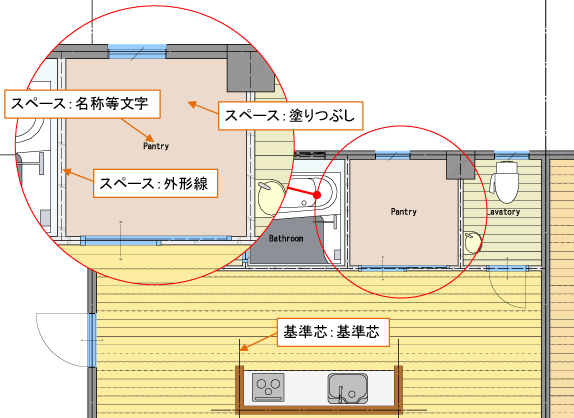

スペース	外形線	名称等文字	塗りつぶし

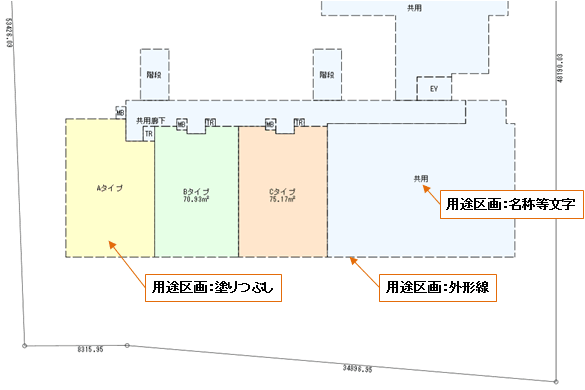

用途区画	外形線	名称等文字	塗りつぶし

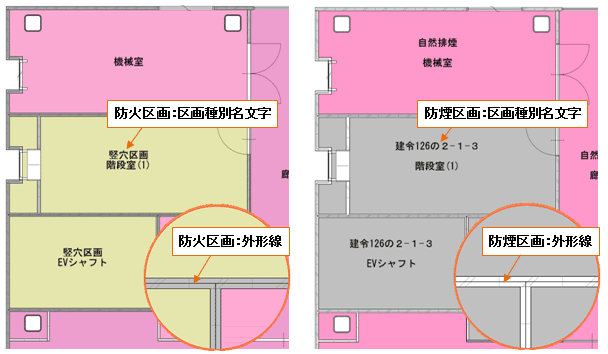

防火区画	外形線	区画種別名文字
防煙区画	外形線	区画種別名文字

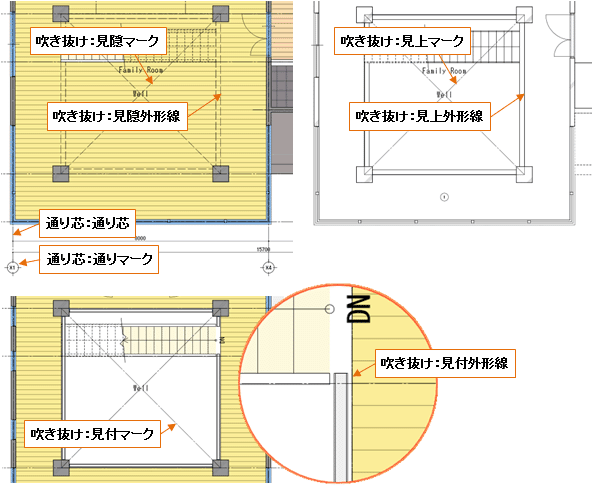

吹き抜け	見付外形線	見付マーク	見隠外形線	見隠マーク	見上外形線	見上マーク

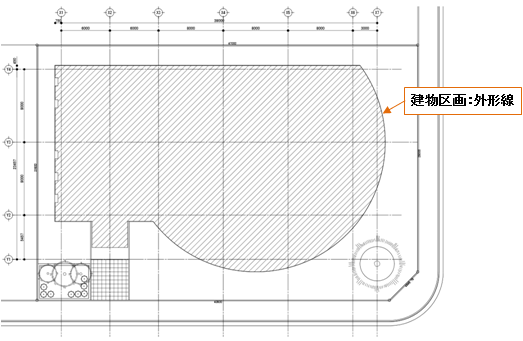

建物区画	外形線

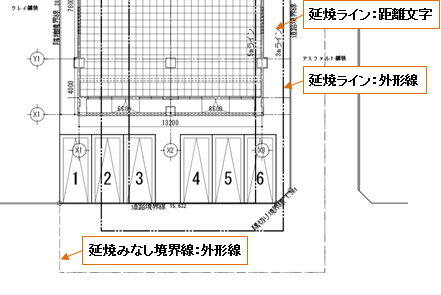

延焼ライン	外形線	距離文字
延焼みなし境界線	外形線

メモ

• スタディモデルの「断面線」は作図表現（階レベル）の描画レベルが影響します。
  （詳しくは、「平面ビューの塗りつぶしと描画レベルの関係」を参照）

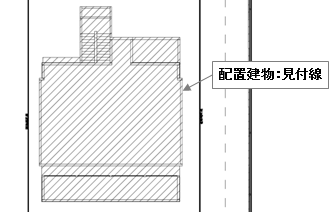

配置建物

見付線

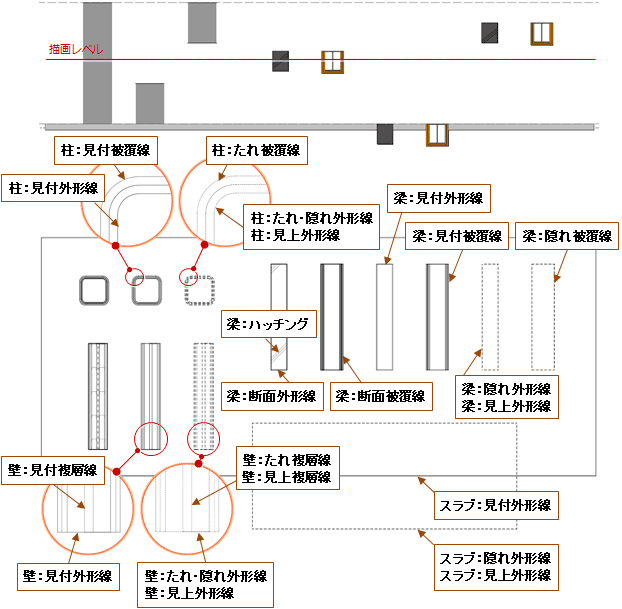

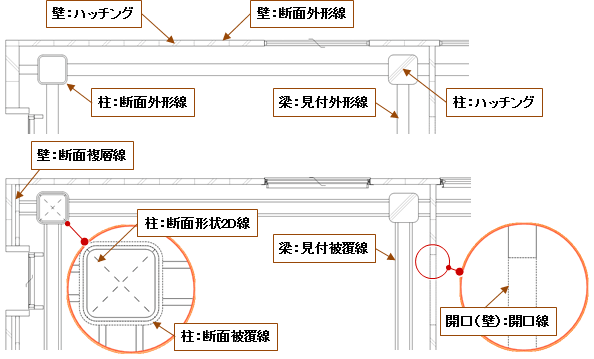

柱	見付外形線	断面外形線	たれ・隠れ外形線	ハッチング	断面形状2D線
	見付被覆線	断面被覆線	たれ被覆線	フカシ線	増し打ち線
	見上外形線
壁	見付外形線	断面外形線	たれ・隠れ外形線	見上外形線	ハッチング
	見付複層線	断面複層線	たれ複層線	見上被覆線
梁	見付外形線	断面外形線	隠れ外形線	見上外形線	ハッチング
	見付被覆線	断面被覆線	隠れ被覆線	フカシ線	増し打ち線
基礎梁	見付外形線	断面外形線	隠れ外形線	ハッチング	フカシ線
	増し打ち線
スラブ	見付外形線	隠れ外形線	見上外形線	フカシ線
土間	見付外形線	隠れ外形線
デッキスラブ	見付外形線	隠れ外形線	見上外形線
開口（壁）	開口線

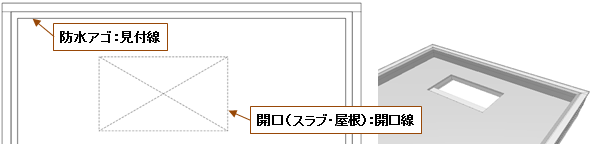

開口（スラブ・屋根）	開口線
開口（梁）	開口線
防水アゴ	見付線	隠れ線

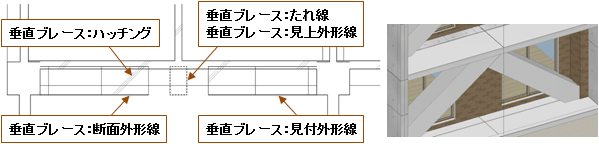

垂直ブレース	見付外形線	断面外形線	たれ線	見上外形線	ハッチング
	断面形状2D線

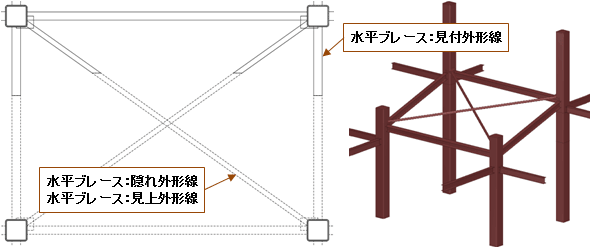

水平ブレース	見付外形線	隠れ外形線	見上外形線	断面形状2D線

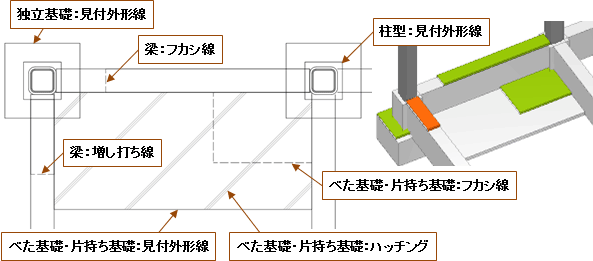

べた基礎・片持ち基礎	見付外形線	ハッチング	フカシ線
連続基礎	見付外形線
独立基礎	見付外形線
柱型	見付外形線
杭	本体外形線	杭頭/杭脚外形線	杭芯線

メモ

• 「断面形状2D線」は、作図表現（部材表現）の「他一般」タブで、「断面形状 詳細2D」の「作図する」がONの場合に描画されます。
  （詳しくは、「形状作成の2D要素を作図するには」を参照）
• 「見付」「断面」「たれ・隠れ」は、作図表現（階レベル）の描画レベルが影響します。
  （詳しくは、「部材の描画レベルを変更するには」を参照）

　

　

　

　

メモ

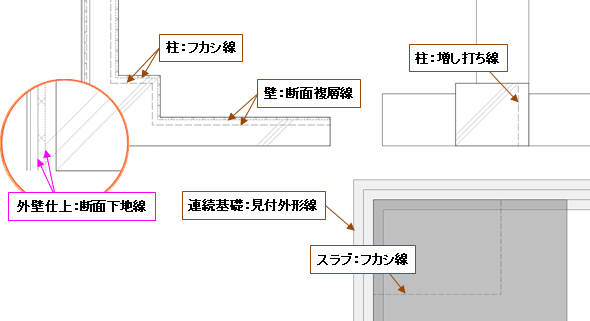

• 「フカシ線」「増し打ち線」のレイヤ・線幅・線色は「レイヤ・ペン」で設定し、線種は作図表現（部材表現）の「被覆・下地」タブで設定します。
  （詳しくは、「被覆線・下地線を描画するには」を参照）
• 壁の横フカシ線は「断面複層線」のレイヤ・線幅・線色を使用します。
  仕上の下地層にフカシや断熱材を設定した場合は、外壁仕上・内壁仕上の「断面下地線」のレイヤ・線幅・線色を使用します。
• 平面詳細図では、梁、連続基礎、独立基礎、柱型の横フカシ・横増し打ち線、および独立基礎の上フカシ線は作図しません。
• 開口（梁）は、IFCファイルから梁スリーブを読み込んだ場合に描画します。

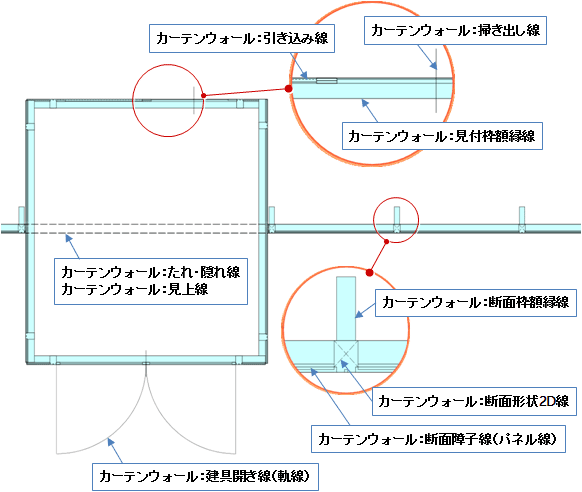

カーテンウォール	見付枠額縁線	断面障子線（パネル線）	断面枠額縁線	建具開き線（軌線）	掃き出し線
	引き込み線	断面形状2D線	たれ・隠れ線	見上線

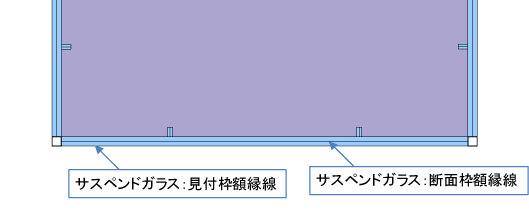

サスペンドガラス	断面枠額縁線	見付枠額縁線

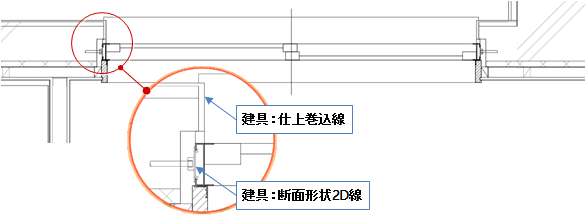

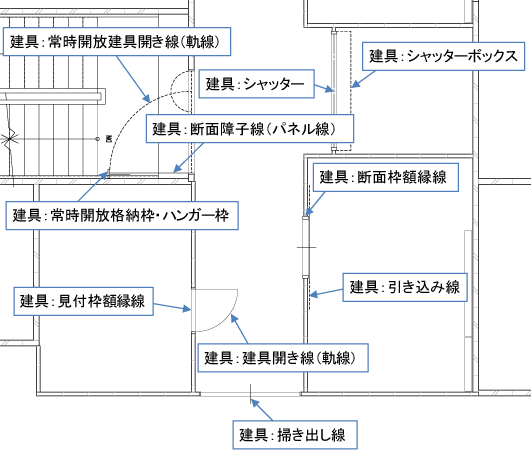

建具	見付枠額縁線	断面障子線（パネル線）	断面枠額縁線	仕上巻込線	建具開き線（軌線）
	常時開放建具開き線（軌線）	掃き出し線	引き込み線	常時開放格納枠・ハンガー枠	シャッター
	シャッターボックス	断面形状2D線

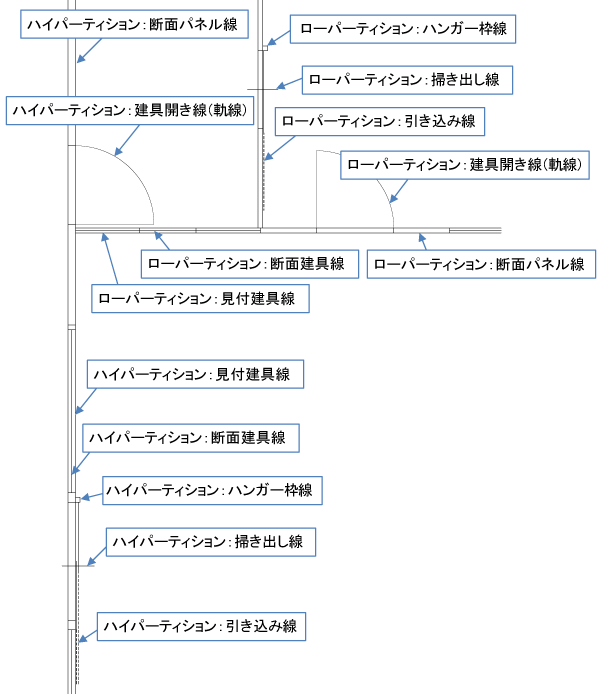

ハイパーティション	見付建具線	断面建具線	断面パネル線	建具開き線（軌線）	掃き出し線
	引き込み線	ハンガー枠線	たれ・隠れ線
ローパーティション	見付建具線	断面建具線	断面パネル線	建具開き線（軌線）	掃き出し線
	引き込み線	ハンガー枠線	たれ・隠れ線

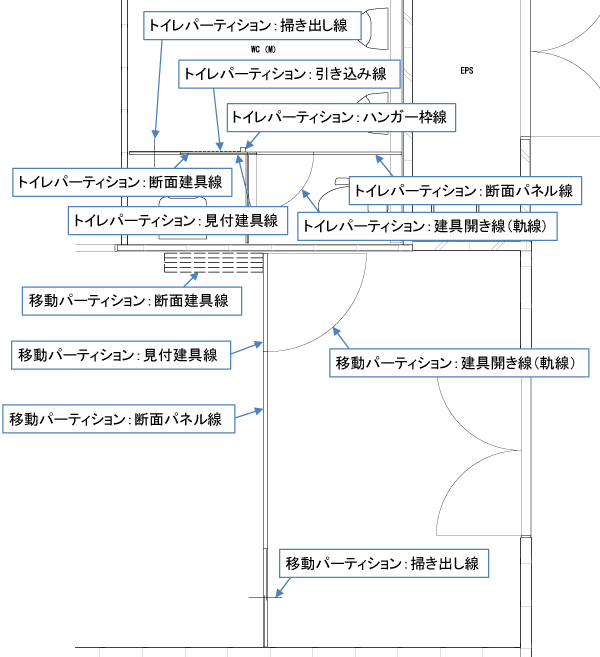

トイレパーティション	見付建具線	断面建具線	断面パネル線	建具開き線（軌線）	掃き出し線
	引き込み線	ハンガー枠線	たれ・隠れ線
移動パーティション	見付建具線	断面建具線	断面パネル線	建具開き線（軌線）	掃き出し線

メモ

• 「断面形状2D線」は、作図表現（部材表現）の「他一般」タブで、「断面形状 詳細2D」の「作図する」がONの場合に描画されます。
  （詳しくは、「形状作成の2D要素を作図するには」を参照）

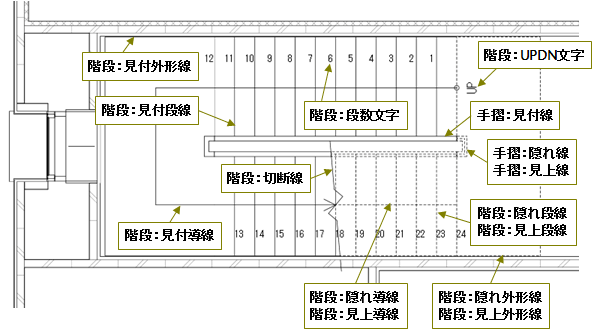

階段	見付外形線	見付段線	見付導線	隠れ外形線	隠れ段線	隠れ導線
	見上外形線	見上段線	見上導線	切断線	UPDN文字	段数文字

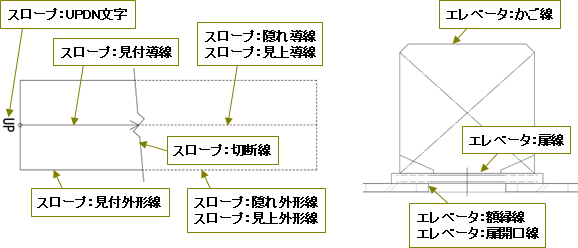

スロープ	見付外形線	見付導線	隠れ外形線	隠れ導線	見上外形線	見上導線
	切断線	UPDN文字
エレベータ	かご線	扉線	額縁線	扉開口線

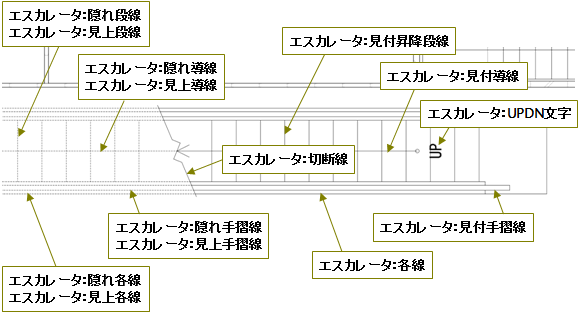

エスカレータ・動く歩道	各線	見付手摺線	見付導線	見付昇降段線	隠れ各線	隠れ手摺線
	隠れ導線	隠れ段線	見上各線	見上手摺線	見上導線	見上段線
	切断線	UPDN文字
手摺	見付線	隠れ線	見上線

　

　

　

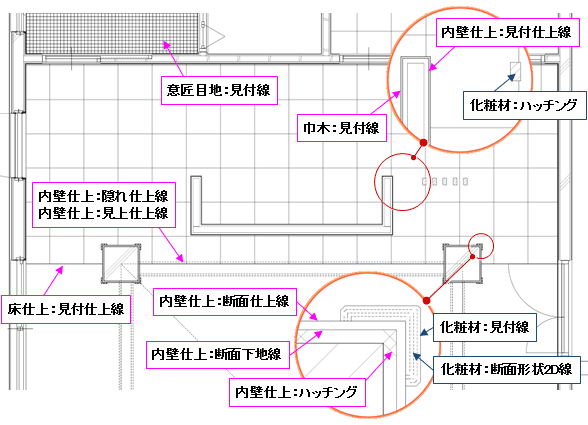

床仕上	見付仕上線	隠れ仕上線
内壁仕上	見付仕上線	断面仕上線	断面下地線	隠れ仕上線	見上仕上線	ハッチング

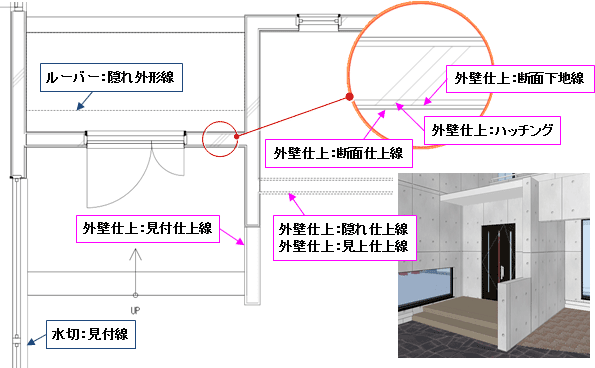

外壁仕上	見付仕上線	断面仕上線	断面下地線	隠れ仕上線	見上仕上線	ハッチング
内部天井仕上	見付仕上線
外部天井仕上	見付仕上線
廻縁	見付線
巾木	見付線	隠れ線
意匠目地	見付線

メモ

• 「見付」「断面」「隠れ」は、作図表現（階レベル）の描画レベルが影響します。
  （詳しくは、「部材の描画レベルを変更するには」を参照）

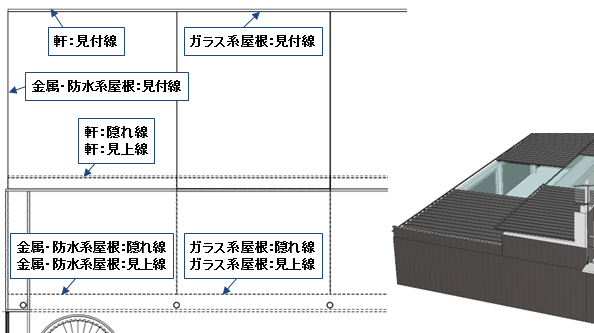

金属・防水系屋根	見付線	隠れ線	見上線
ガラス系屋根	見付線	隠れ線	見上線

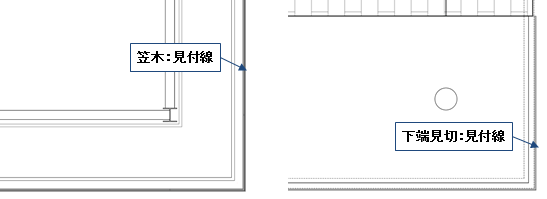

笠木	見付線	隠れ線
水切	見付線	隠れ線
下端見切	見付線
化粧材	見付線	ハッチング	断面形状2D線	隠れ線	見上線

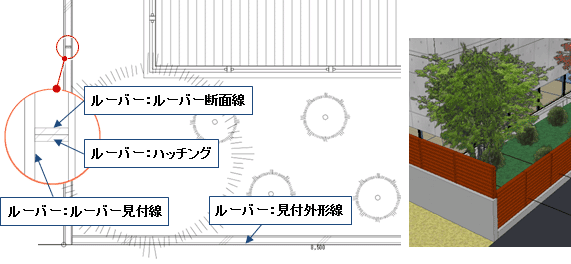

ルーバー	見付外形線	隠れ外形線	ルーバー見付線	ルーバー断面線	ハッチング

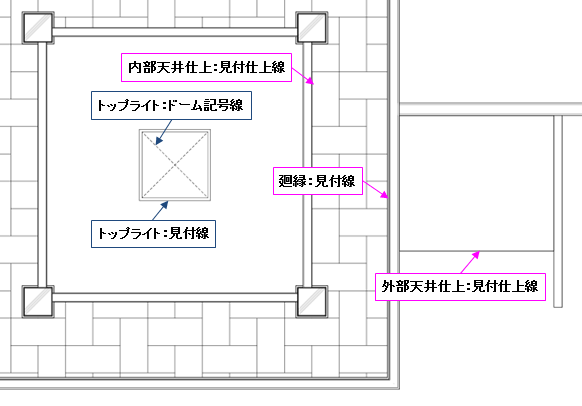

トップライト	見付線	ドーム記号線
軒	見付線	隠れ線	見上線

メモ

• 「見付」「断面」「隠れ」は、作図表現（階レベル）の描画レベルが影響します。
  （詳しくは、「部材の描画レベルを変更するには」を参照）
• 「断面形状2D線」は、作図表現（部材表現）の「他一般」タブで、「断面形状 詳細2D」の「作図する」がONの場合に描画されます。
  （詳しくは、「形状作成の2D要素を作図するには」を参照）

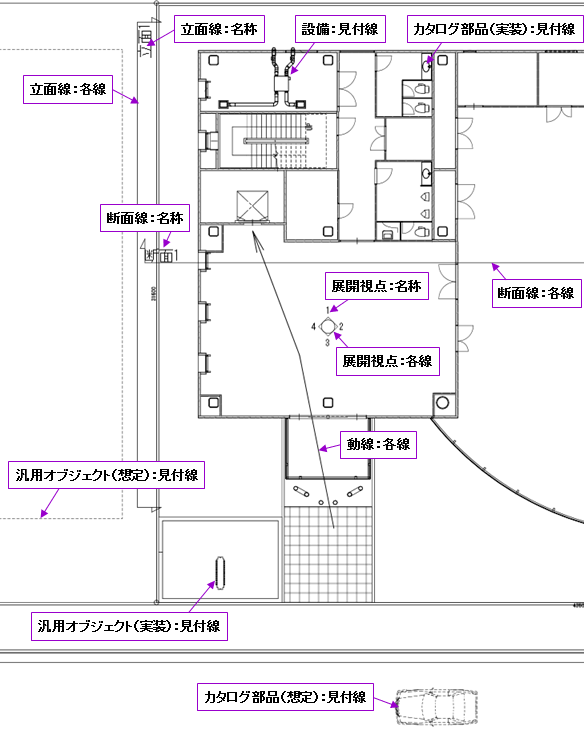

カタログ部品（実装）	見付線
カタログ部品（想定）	見付線
汎用オブジェクト（実装）	見付線
汎用オブジェクト（想定）	見付線
設備	見付線
断面線	各線	名称
立面線	各線	名称
展開視点	各線	名称
動線	各線
