求積図の作図要素
敷地面積求積図、建築面積求積図、床面積求積図、領域面積求積図、LVS面積求積図の「レイヤ・ペン」で設定できる各要素は以下の通りです。
敷地・外構M512240_ksy_sec01
| 方位 | マーク | 真北角度文字 | |
| 敷地境界・地盤 | 外形線 | 地番区域文字 | 辺長文字 |
| 三斜分割線 | 三斜番号 | 三斜高さ線 | |

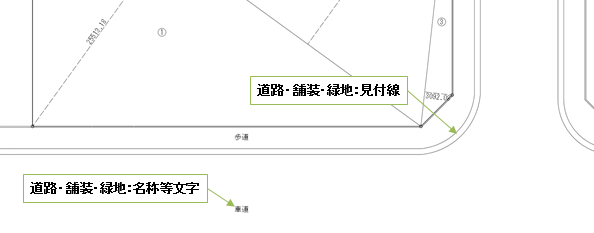

| 道路・舗装・緑地 | 見付線 | 名称等文字 |
面積区画M512240_ksy_sec03

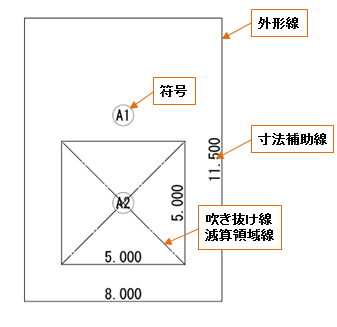

| 建築面積区画 | 外形線 | 符号 | 寸法補助線 | 吹き抜け線 |
| 床面積区画 | 外形線 | 符号 | 寸法補助線 | 吹き抜け線 |
| 領域面積区画 | 外形線 | 符号 | 寸法補助線 | 吹き抜け線 |
| LVS有効採光面積区画 | 外形線 | 符号 | 寸法補助線 | 減算領域線 |
| LVS換気面積区画 | 外形線 | 符号 | 寸法補助線 | 減算領域線 |
| LVS排煙面積区画 | 外形線 | 符号 | 寸法補助線 | 減算領域線 |
