面積分割

多角円形の建築面積区画・床面積区画を入力した場合、面積表に計算式は表示されません。
このような場合に、多角円形の区画を矩形や円弧に分割します。

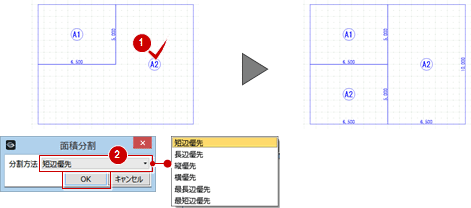

多角形の面積区画を自動分割する

  1. 「＊＊面積区画」メニューから「面積分割」を選びます。
  2. 区画をクリックします。
  3. 分割方法を選択して、「OK」をクリックします。

    短辺優先多角円形領域の最大矩形の短辺方向で最も長い辺を基準にして分割します。
    長辺優先多角円形領域の最大矩形の長辺方向で最も長い辺を基準にして分割します。
    縦優先縦方向を基準にして分割します。
    横優先方向を基準にして分割します。
    最長辺優先最も長い辺を基準にして分割します。
    最短辺優先最も短い辺を基準にして分割します。
  4. 面積計算表を再作成すると、計算式が表示されるようになります。
    　

メモ

  • 面積区画を分割するラインを任意に指定したい場合は、「分割」を使用します。
    入力モードを「要素参照」に変更して、分割するラインとなる既存の要素をクリックすると、その辺を参照して面積区画が分割されます。
  • 面積区画を合成したい場合は「結合」を使用します。
