面分割

面の上に線を描いて、面を分割します。

線を描いて面を分割する

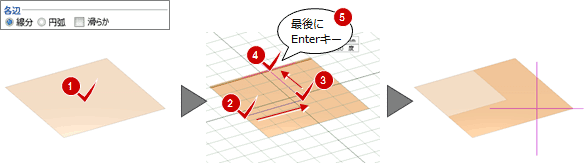

  1. 「面分割」をクリックします。
  2. 3Dビューで、分割する面をクリックします。
  3. 分割するラインの各点を順次クリックして、最後にEnterキーを押します。

メモ

  • 円弧の分割ラインを描くには、同点にマウスをクリック、またはコマンドサポートウィンドウの「円弧」をONにします。
  • コマンドサポートウィンドウの「滑らか」にチェックが付いている場合は、円弧半径を意識した連続円弧になります。
  • 「パラメータを保持する」をONで入力したモデルを編集すると、パラメータは破棄されます。
    （詳しくは、「高さや断面形状などパラメータを保持するには」を参照）
