カッター参照カッター

1. 「カッター」メニューから「カッター」を選びます。
2. 入力モードが「参照面オフセット」であることを確認します。
3. 「処理」で、分割線を入れるのか切り取るのかを設定します。

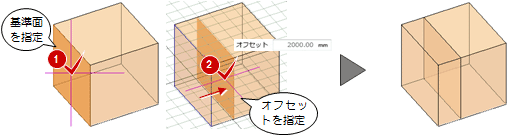

4. 3Dビューで、基準とする面をクリックします。
5. オフセットの位置をクリックします。
   カーソルエディットに数値を入力することで、正確な位置を指定できます。

   「処理」が「分割」の場合は、ここで操作が終了します。

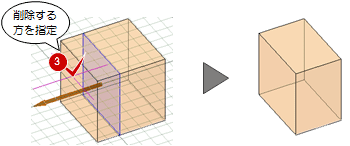

6. 「処理」が「切り取り」の場合は、続けて、削除する方を指定します。

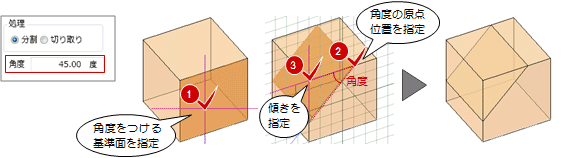

1. 「カッター」メニューから「カッター」を選びます。
2. 入力モードの「基準線・角度」をクリックします。
3. 角度を設定します。
4. 3Dビューで、角度をつける基準面をクリックします。
5. 角度の原点位置と傾きをクリックします。


メモ

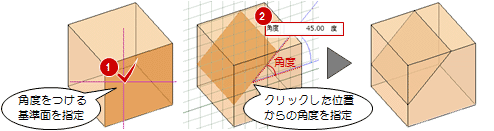

• 入力モードの「基準点・角度」を使用すると、面指定でクリックした位置を原点として角度を設定できます。

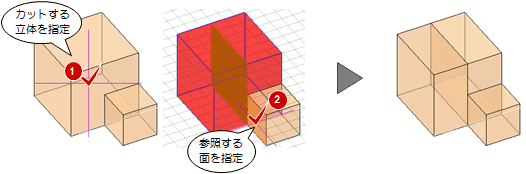

1. 「カッター」メニューから「参照カッター」を選びます。
2. 入力モードが「面参照」であることを確認します。
3. カットするモデルをクリックします。
4. 参照する面をクリックします。


メモ

• 「オフセット」を入力することで、クリックした位置から設定値の分、ずらしてカットできます。

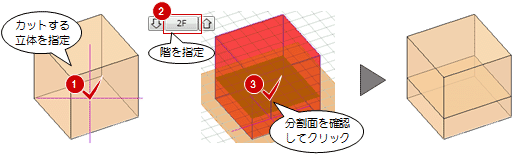

1. 「カッター」メニューから「参照カッター」を選びます。
2. 入力モードの「現在階FL参照」をクリックします。
3. カットするモデルをクリックします。
4. 参照する階を設定します。
5. 分割面を確認してクリックします。


メモ

• 「オフセット」を入力することで、クリックした位置から設定値の分、ずらしてカットできます。

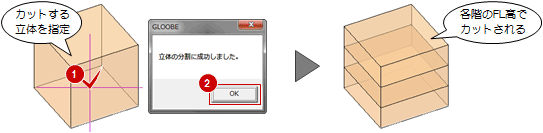

1. 「カッター」メニューから「参照カッター」を選びます。
2. 入力モードの「全階FL分割」をクリックします。
3. カットするモデルをクリックします。
4. 確認画面で「OK」をクリックします。
