立体文字

3Dビューで壁や汎用オブジェクトの面を指定して、立体文字を配置します。

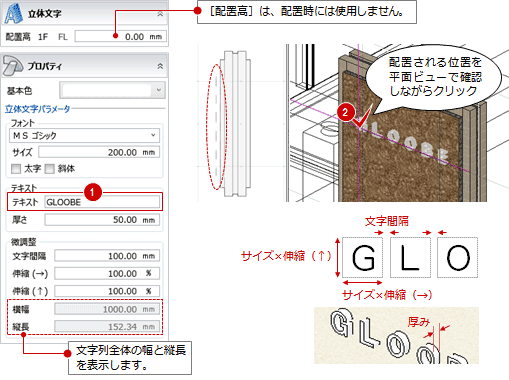

1. 「ブロック」メニューから「立体文字」を選びます。
2. フォント、文字サイズ、厚み、Color3Dなどを設定します。
3. 「テキスト」に文字列を入力します。
4. 文字列の配置位置をクリックします。
   3Dビューでは、既存の面を検索して配置する位置を指定できます。


メモ

• 縦書きの文字列には対応していません。1文字ずつ縦方向に入力してください。
• 立体文字の配置高を数値で調整するには、立体文字の配置後にプロパティの「配置高」を変更してください。

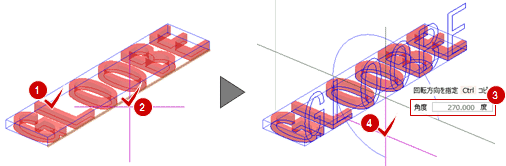

• 壁や汎用オブジェクトの面を指定できないような場合、立体文字を配置した後、「3D回転」で回転してからプロパティで「取付高」を調整します。

• 建物や看板に配置した立体文字の平面表現を作図したい場合は、「平面表現リセット」を実行します。
