3D DWG/DXF

3D DWG/DXFデータを汎用オブジェクトとして読み込みます。
対応しているDWG定義オブジェクトは、「3Dソリッド」「3D面」「ポリメッシュ」「線分」「ポリライン」です。

汎用モデラーで作成した立体データを汎用オブジェクトとして利用できます。

3DのDWG/DXFデータを読み込む

  1. 「インポート」メニューから「3D DWG/DXF」を選びます。
  2. DWG/DXFのデータファイルを選択して、「開く」をクリックします。

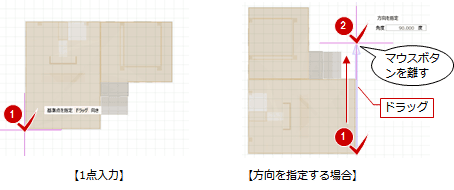

  3. 配置位置をクリックします。
    方向を指定する場合は、配置位置でマウスをドラッグしながら方向を決めます。

メモ

  • 3Dビューでは、既存の面を検索して配置する位置を指定できます。
